上海工業觸摸屏維修保養：觸摸系統是人機對話的橋梁，但同時由于其材質的特殊性，也是維修頻率的產品，上海觸摸屏維修就分析5個維修案例，讓朋友在使用的過程中，多多了解關于觸摸屏的維修知識點。
上海工業觸摸屏維修保養：案例：
一、西門子觸摸屏維修TP270 故障現象：通電DC24V，屏幕無光，電流約230mA 修復過程：用手觸摸屏幕，蜂鳴器有響應，說明程序運行正常。量高壓條12VDC電壓正常，控制電壓 ENABLE低有效為低電平正常。說明故障在高壓發生電路或燈管已經損壞。拆開發現燈管一頭已經發黑，更換燈管后仍然無光，檢查高壓變壓器也已損壞。維修更換，接好線后固定，通電正常，故障排除。

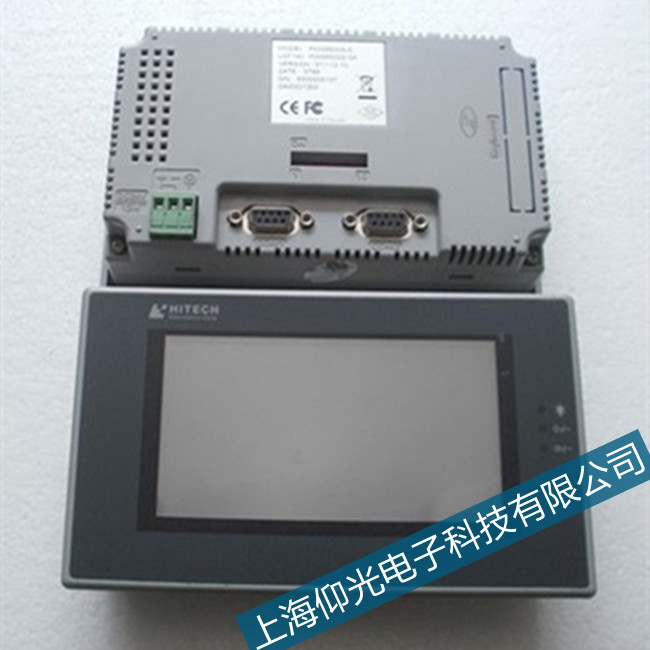

二、海泰克觸摸屏維修PWS500 故障現象：通電后屏幕無顯示，電流約100mA 修復過程：用手觸摸屏幕，蜂鳴器無響應，說明程序運行不正常。萬用表測量幾組電壓3.3V、5.1V、 12V都正常。據用戶反映，用戶發現觸摸屏故障后曾試圖維修，在通電的過程中，出現過一次正常的情況，但斷電后再次通電就不行了。分析芯片某個腳位有虛 焊，使得總線錯誤，從而程序不能跑動。遂用熱風槍對密腳芯片焊腳加熱，同時用鑷子按壓芯片，使焊腳和錫重新熔合。經過以上處理后，重新開機，電流上升到 470mA，一切正常。
三、使用后觸摸無反應故障，某些應用場合，由于接地性能不佳，會因為控制盒外殼布滿了大量的靜電，從而影響控制盒內部的工作電場，導致觸摸逐漸失效。此時用一根導線將控制盒外殼接地，重新啟動即可。
四、觸摸屏工作不穩定。一臺觸系統摸屏，其工作極不穩定，有時能正常點擊，有時卻無反應。 針對這種現象，應著重檢查各接線接口是否出現松動，串口及中斷號是否有沖突。
五、觸摸屏無響應故障。首先檢查各接線接口是否出現松動，然后檢查串口及中斷號是否有沖突，若有沖突，應調整資源，避開沖突。再檢查觸摸屏 表面是否出現裂縫，如有裂縫應及時更換。還需要檢查觸摸屏表面是否有塵垢，若有，用軟布進行清除。觀察檢查控制盒上的指示燈是否工作正常，正常時，指示燈 為綠色，并且閃爍。
