ABB/800變頻器報警7301維修
ENCODER ERR
(7301)
3.06 FW 2 bit 5 脈沖編碼器和脈沖編碼器接口模塊之間的通訊或模塊和傳動單元之間的通訊出現故
障。 檢查脈沖編碼器及其接線，編碼器接口模塊及其接線以及參數組50 ENCODER MODULE的設
置。

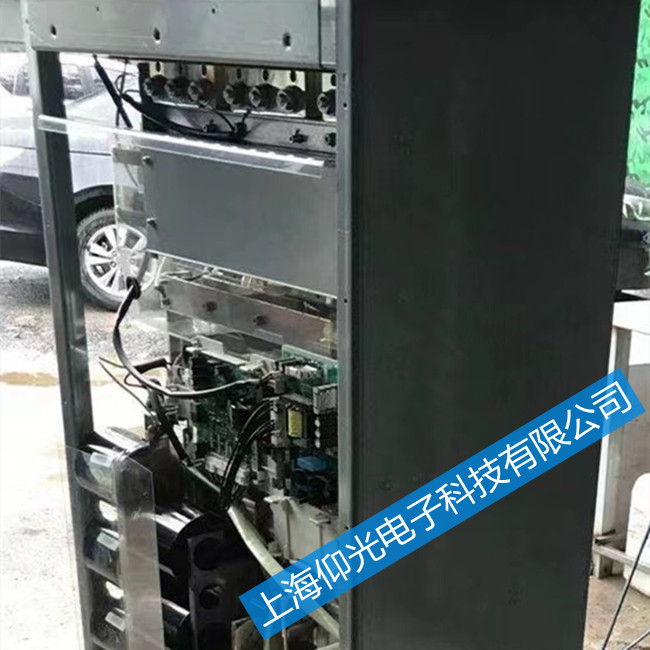

ACS800-37-2200-5驅動電路用于驅動逆變器IGBT，也易發生故障。一般有明顯的損壞痕跡，諸如器件（電容、電阻、三極管及印刷板等）爆裂、變色、斷線等異常現象，但不會出現驅動電路全部損壞情況。處理方法一般是按照原理圖，每組驅動電路逐級逆向檢查、測量、替代、比較等方法；或與另一塊正品（新的）驅動板對照檢查、逐級尋找故障點。處理故障步驟：首先對整塊電路板清灰除污。如發現印刷電路斷線，則補線處理；查出損壞器件即更換；根據筆者實踐經驗分析，對懷疑的元器件，進行測量、對比、替代等方法判斷，有的器件需要離線測定。驅動電路修復后，還要應用示波器觀察各組驅動電路信號的輸出波形，如果三相脈沖大小、相位不相等，則驅動電路仍然有異常處（更換的元器件參數不匹配，也會引起這類現象），應重復檢查、處理。大功率晶體管工作的驅動電路的損壞也是導致過流保護功能動作的原因之一。驅動電路損壞表現出來最常見的現象是缺相，或三相輸出電壓不相等，三相電流不平衡等特征。
ABB/800系列變頻器維修故障：整流模塊損壞、逆變模塊損壞、上電無顯示、顯示過電流或接地短路、顯
示過電壓或欠電壓、電源與驅動板啟動顯示過電流、空載輸出電壓正常，帶載后顯示過載或過電流、有顯
示無輸出等。
