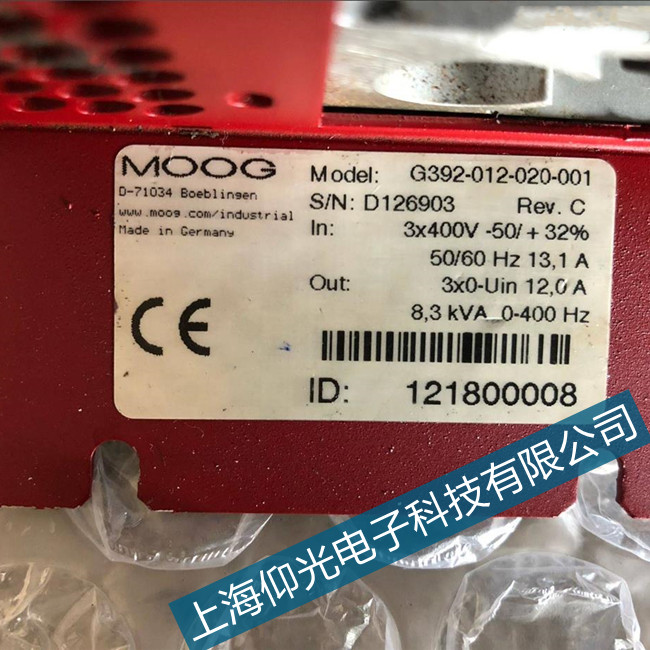

moog穆格伺服放大器維修：伺服放大器進行故障排除。TWT的不當操作幾乎總是可以歸因于電源。知道一些規則才能完成這項工作。違反規則將導致管道丟失。請注意，在處理電源時格外小心。交流電源電壓和任何高壓輸出都可能致命。
對穆格伺服放大器線性電源進行故障排除：
線性電源不僅向與其連接的電子電路提供工作電壓和電流，而且還為其提供去耦。精心設計的電源將以低阻抗的形式應用于解耦的頻率。如果電源不提供去耦，則音頻電路中可能會出現諸如低頻振蕩和失真之類的問題。輸出中的嗡嗡聲是由不良的濾波電容器引起的。圖1中的電容器C 1是輸入濾波電容器。該電容器可減少電源直流輸出中的交流紋波。對于高波動問題，請替換C 1。維修手冊通常會指定直流輸出電壓中的**允許紋波。電壓由圖1中的IC 1調節。1調節失敗，穆格伺服放大器輸出端將出現高于正常的電壓。許多電源都有多個穩壓器電路在工作。根據實際測量值檢查每個指定的輸出電壓，以確保電源正常運行。
二極管D 1 -D 4形成一個全波橋電路，對來自變壓器次級繞組的交流電進行整流。如果任何二極管短路，則變壓器初級繞組中的保險絲會燒斷。如果電源燒斷了保險絲，則懷疑二極管短路。電源電路中的高功率電阻器的值可能會發生變化，從而可能會改變輸出電壓。功率晶體管通常用于穩壓器電路中。這些通常安裝在散熱器上，并可能短路。功率晶體管短路肯定會燒斷保險絲，甚至可能燒毀與其串聯的任何電阻器。對穆格伺服放大器電源進行故障排除時，請檢查保險絲是否燒斷，電阻燒毀，焊點腐蝕和濾波電容器漏電。
排除穆格伺服放大器開關電源故障：
由于用于調節電源輸出的反饋電路，開關電源通常更難排除故障。反饋電路是一個閉環系統。打破循環是隔離反饋問題的有效方法。閉環由VR 1，反饋和隔離模塊，PWM振蕩器和Q 1組成。這些中的任何一個都可能導致開關電源關閉或運行不良。例如，如果所有輸出均為低或所有輸出均為高，則懷疑存在反饋環路問題。如果保護二極管D 1持續熔斷，則可能是反饋回路。如果只有一兩個輸出電壓低，請檢查與這些輸出關聯的濾波電容器。
