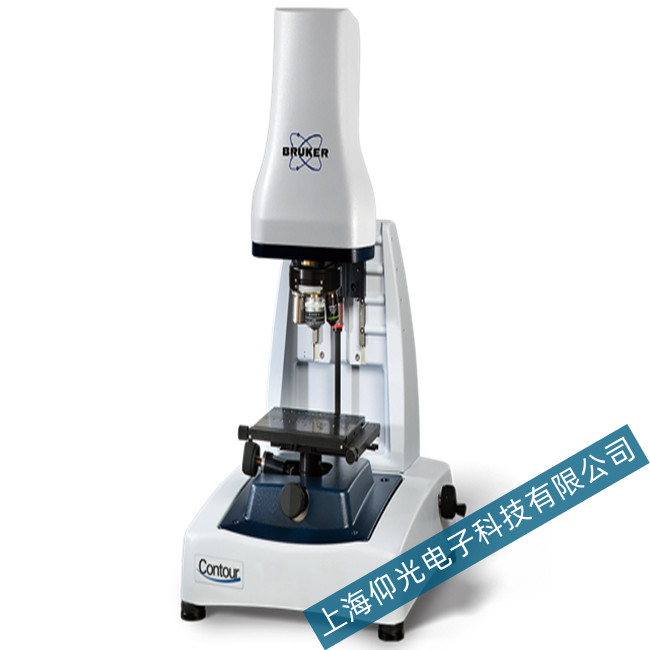

BRUKER布魯克白光干涉儀-干涉環不圓正故障原因與檢修方法
1、干涉環不圓正
原因:
(1)分光板膜層面反向。
(2)兩組出射光瞳錯位。
(3)分光板、補償板、移動鏡及參考鏡有壓應力。
檢修方法:分光板膜層應是入射光的第二面，如裝在第一面，則調出的等傾干圓涉環是直的橢圓形干涉環，可旋松分光板的三只寬頭螺釘，取出分光 板，反過180°重新裝入金屬框內，把三只寬頭螺釘旋到原來的壓緊力。分光板調整請參考故障檢修方法。分光板，補償板的寬頭螺釘，移動鏡及參考鏡的調節滾花螺釘壓緊 力過大，使各鏡片逐步變形產生等傾干涉圓環不規則，適當放松過緊的 螺釘即可消除。
2、讀數空位大于 0.03mm
原因:
(1)傳動螺母和絲桿的配合間隙大。
(2)拖板體下面的頂塊間隙偏大。
(3)檔板與導軌配合過松。
檢修方法:可先調整頂塊間隙，拖板體在工作狀態下旋松頂塊螺釘，左手大拇 指將拖板體向讀數頭方向輕推，中指壓緊頂塊，然后固緊頂塊螺釘。如果仍未達到要求，調整檔板與導軌的間隙達 0.02mm，再調節傳動螺母上 的兩只螺釘(老產品有四只)。
3、 轉動粗動手輪時拖板不走。
原因:
(1)儀器受強烈沖擊后，絲桿向尾架方向脫出，造成讀數頭嚙合齒輪錯位。
(2) 傳動小齒輪固緊螺母松動， 造成傳動小齒輪與絲桿打滑。
(3)大齒輪及粗動手輪的壓緊螺母松動。
檢修方法:首先檢查粗動手輪壓緊螺母，然后檢查精密絲桿是否向尾架方向脫出，如已脫出，可松動尾架三只螺釘，一面將絲桿推向讀數頭，一面慢慢轉動粗動手輪，最后旋緊尾架三只螺釘，如果是小齒輪固緊螺母和大齒輪固緊螺母松動，先拆去傳動盒蓋，再拆下門字架，固緊螺母，重新依次裝配即可。
4、白光干涉條紋不對稱。
原因:
(1)受運輸沖擊或使用過程中碰過分光板和補償板兩板平行 度已被破壞。
檢修方法:調整分光板與補償板的平行性，在沒有自準直儀時，可通過兩板同時觀察室內目標物。如日光燈，調節兩板上的寬頭螺釘，使雙象基本重合，這時調出的白光彩色條紋可達到基本對稱，如仍有不對稱現象，可調節補償板的三只寬頭螺釘達到*對稱。
