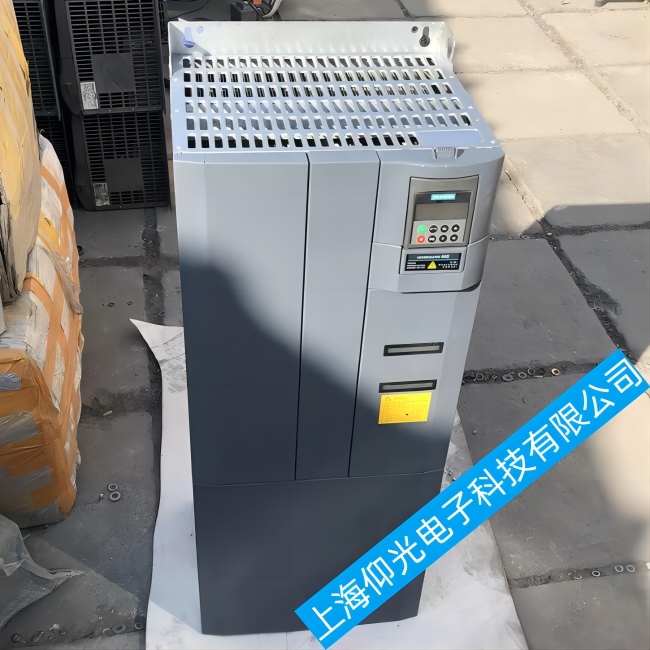

西門子變頻器的組成
西門子變頻器大致可以分成以下幾個部分：
(1)底板(直流中間電路、低壓電源電路，各項檢測電路、觸發板電路等);
(2)cuvc板(顯示電路、計算電路、觸發電路等);
(3)選件板(通訊板等)。
3西門子變頻器常見故障處理方法
為了對變頻器的好壞作一個初步的判斷，我們可以先對它做一個靜態測試，主要是對直流中間電路和igbt的檢測，用萬用表檢測其內部保險是否燒斷、中間濾波電容的容量及是否擊穿、igbt的續流二極管是否損壞等。因為變頻器同一種報警可以由底板、cuvc板、通訊板共同造成，所以發現故障時不要盲目判斷，引起工作的繁瑣和時間的浪費。
3.1 “e”報警
西門子變頻器“e”報警(據分析其原因為：底板(15v過低),cuvc板(5v電壓沒傳到指定地點，cuvc板有短路故障)等。
(1)西門子變頻器6se7023-4ta61-z故障現象：控制面板pmu液晶顯示屏顯示“e”報警處理情況：
●更換cuvc板送電開機，液晶顯示屏仍顯示“e”報警，說明故障原因不在cuvc板而在底板；檢查底板，用萬用表測底板各電壓，發現15v明顯偏低，查8腳軟啟動電壓是0.5v(正常值為3
(2)西門子變頻器6se7016-1ta61-z故障現象：控制面板pmu液晶顯示屏顯示“e”報警處理情況：更換cuvc板送電開機(見圖2),一切正常，說明故障就在cuvc板，測與之相關的3人人文庫RENRENDOC.COM個1kw電阻，有一個已經變值，換新后恢復正常。
(3)西門子變頻器6se7021-0 ta61-z故障現象：控制面板pmu液晶顯示屏顯示“e”報警處理情況：查底板15v不正常，嚴重過小，底板有明顯的過熱現象，斷開15v負載，恢復正常，顯然故障在其負載，經查為后部mos管短路造成，將mos管和與之并聯的穩壓管換新后，電壓恢復，重新送電試機一切正常。
(4)西門子變頻器6se7016-1ta61-z故障現象：控制面板pmu液晶顯示屏顯示“e”報警處理情況：更換cuvc板故障消失，說明故障就在cuvc板，用萬用表電阻檔測1,2點(5v電源端)阻值為320w(正常為486w)證明了電路有短路的地方，經查d5有兩腳直接擊穿，用熱風槍拿掉d
5,換上新的(焊接一定要仔細，不要有人為的短路或斷路產生)重新送電試機，完全恢復正常
3.2 “黑屏”
西門子變頻器黑屏一般故障原因有(電源損壞、igbt短路造成內部保險燒毀)等。
(1)6se7023-4tc61-z故障現象：控制面板pmu液晶顯示屏無顯示
處理情況：用表測igbt內部已嚴重短路，造成內部保險已經燒斷失去電源，更換igbt以及維修觸發電路重新送電，一切正常。
(2)6se7016-1ta61-z故障現象：控制面板pmu液晶顯示屏無顯示
處理情況：用外接24v電源試機，屏幕顯示正常，再用萬用表測低壓交流輸出，無電壓說明故障在電源處，測uc3844(6)腳脈沖輸出正常，到q36柵極沒有，經表測量r321由28w變為無窮大換新后試機，故障消失。
