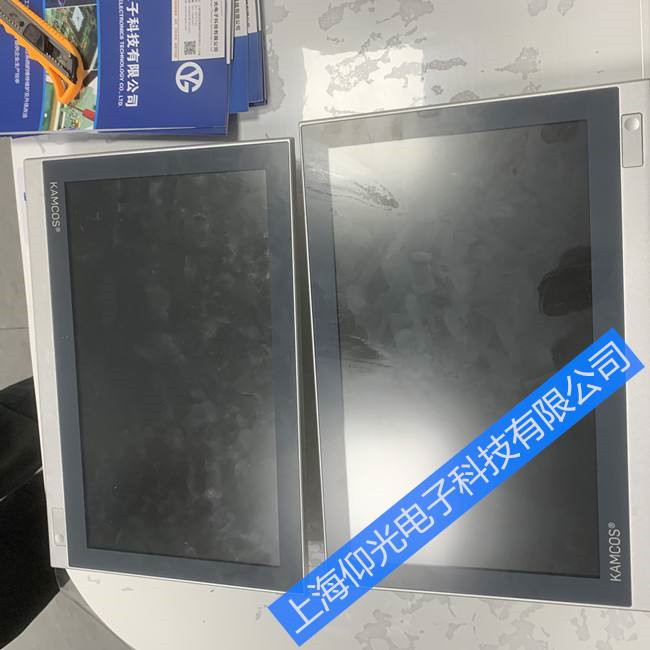

西安倍福CP29XX觸摸屏觸摸無響應故障維修
1.故障現象
一臺觸摸屏不能工作，觸摸任何部位都無響應。
2.故障分析處理
首先檢查各接線接口是否出現松動，然后檢查串口及中斷號是否有沖突，若有沖突，應調整資源，避開沖突。再檢查觸摸屏表面是否出現裂縫，如有裂縫應及時更換。還需要檢查觸摸屏表面是否有塵垢，若有，用軟布進行清除。觀察檢查控制盒上的指示燈是否工作正常，正常時，指示燈為綠色，并且閃爍。
如果上面的部分均正常，可用替換法檢查觸摸屏，先替換控制盒，再替換觸摸屏，最后替換主機。
如果是表面聲波觸摸屏可進行如下檢修：
1.主機中是否有設備與串口資源沖突檢查各硬件設備并調整.例如某些網卡安裝后默認的IRQ為3,與COM2的IRQ沖突,此時應將網卡的IRQ改用空閑未用的IRQ。
2.可能是觸摸屏的連線中,其中一個連接主機鍵盤口的連線(從鍵盤口取5伏觸摸屏工作電壓)沒有連接,請檢查連線。
3.可能是觸摸屏的驅動程序安裝過程中所選擇的串口號和觸摸屏實際連接的的串口號沒有對應起來,請卸載驅動重新安裝。
4.可能是主機為國產原裝機,所裝的操作系統為OEM版本,被廠家調整過,造成串口通訊的非標準性,與觸摸屏驅動不兼容,如果可行 請格式化硬盤,安裝系統后驅動觸摸屏。
5.有可能是觸摸屏驅動程序版本過低,請安裝最新的驅動程序 。
如果是電阻觸摸屏可進行如下檢修：
1.檢查觸摸屏的連線是否接對,其中一個連接主機鍵盤口的連線(從鍵盤口取5伏觸摸屏工作電壓)有沒有連接，請檢查連線。
2.觀察觸摸屏控制盒燈的情況,如果不亮或是亮紅燈則說明控制盒已壞請更換。
3.主機中是否有設備與串口資源沖突檢查各硬件設備并調整.例如某些網卡安裝后默認的IRQ為3,與COM2的IRQ沖突，此時應將網卡的IRQ改用空閑未用的IRQ. 可能是計算機主板和觸摸屏控制盒不兼容,請更換主機或主機板。
4.如果觸摸屏在使用了較長一段時間(3-4年)發現觸摸屏有些區域不能觸摸,則可能是觸摸屏壞了請更換觸摸屏。
5.如果確認不是以上請況,請刪除觸摸屏驅動并重啟動計算機重新安裝驅動,或更換更新更高版本的驅動。
如果是電容觸摸屏可進行如下檢修：
1.檢查觸摸屏的連線是否接對,如果是外接盒控制卡,則控制盒部分,通過回形槽,直接與觸摸屏伸出的電纜線連接.取電源部分通過一個鍵盤轉換頭(必須先將RS232口連接頭的旁邊的小膠皮頭拔開,才可以將電源來線入),將一頭連在主機的鍵盤口,另一頭連接計算機鍵盤.將取到的5V電源的一個小頭,插入232口的連接處將控制盒伸出的RS232連接頭,插入主機的9針孔。如果你的主機可以使用的是25針孔,請購買9－25的轉接頭進行轉換。如果你的主機的鍵盤口是原裝機的小鍵盤口,請購買一對大鍵盤到小鍵盤的轉接頭 。
2.如果是內置卡式,則檢查一下跳線是否跳對 控制卡的跳線說明 由于用戶的機器配置各不相同,同時使用的外設也不相同。所以為避免觸摸屏和用戶外設的沖突,Micro Touch 特提供控制卡的跳線說明,供客戶選擇。控制卡地址跳線設置說明:
COM 口設置
Comm Port I/O A1 A2 A3 A4 A5 A6
COM1 3F8-3FF ON OFF ON OFF ON OFF
COM2 2F8-2FF OFF ON ON OFF ON OFF
COM3 3E8-3EF ON OFF OFF ON ON OFF
COM4 2E8-2EF OFF ON OFF ON ON OFF
COM5 2E0-3E8 OFF ON OFF ON OFF ON
COM6 2F0-2F8 OFF ON ON OFF OFF ON
COM7 3E0-3E8 ON OFF OFF ON OFF ON
COM8 3F0-3F8 ON OFF ON OFF OFF ON
關于COM端口與中斷跳線的組合應按如下設定，特殊情況例外。
COM1－>IRQ4 | COM2－>IRQ3 | COM3－>IRQ4 | COM4－>IRQ3
