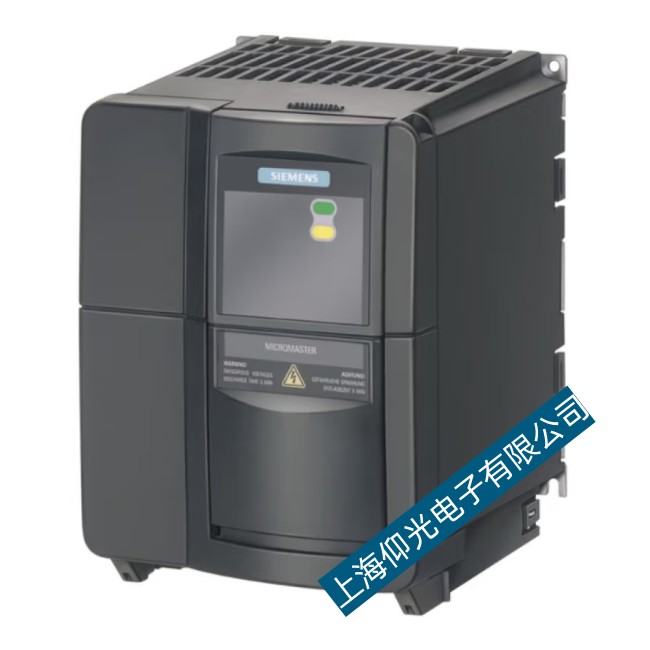

西門子變頻器常見故障分析及解決方法-免費檢測
1、黑屏
西門子變頻器黑屏一般故障原因有（電源損壞、igbt短路造成內部保險燒毀）等。（1）6se7023－4tc61-z故障現象：控制面板pmu液晶顯示屏無顯示
解決方法：用表測igbt內部嚴重短路，造成內部保險燒斷失去電源，更換igbt以及維修觸發電路重新送電，一切恢復正常。
（2）6se7016－1ta61-z故障現象：控制面板pmu液晶顯示屏無顯示
解決方法：用外接24v電源試機，屏幕顯示正常，再用萬用表測低壓交流輸出，無電壓說明故障在電源處，測uc3844（6）腳脈沖輸出正常，到q36柵極沒有，經表測量r321由28ω變為無窮大換新后試機，故障消失。
2、008報警
“008”為開機封鎖報警，變頻器不能啟動，故障原因：在上電后變頻器對其測試點進行檢查，如果條件達到，cuvc板輸出信號將充電電阻用并聯的繼電器短封，給變頻器以更大的電流使之運行，否則將在屏幕上顯示“008”并且無法啟動。
（1）6se7023－4ta61-z故障現象：控制面板pmu液晶顯示屏顯示“008”報警
解決方法：30（下）為008檢查點（正常為15v），測30（下）沒有15v，k1已經閉合，查q3發射極有15v基極電壓正常，懷疑q3損壞，換新以后送電，一切正常。
（2）西門子變頻器6se7022－4ta61-z故障現象：控制面板pmu液晶顯示屏顯示“008”報警
解決方法：更換cuvc板正常，說明故障在cuvc，經查為與之相連的r652和r658損壞造成的，換新后試車，一切正常。
3、f002報警
6se7016－1ta61-z故障現象：控制面板pmu液晶顯示屏顯示“f002”電壓過低報警
解決方法：查母線直流540v正常，說明底板電壓檢查系統出現故障，經檢查直流母線540v電壓經電阻串聯通過tl084傳信號給cuvc板，假如檢查電壓低于參數p071所設置的數值將會停止電機并發出報警，用萬用表電壓檔測tl084端無有電壓（正常值因為2.38v），再用電阻檔測串聯的30個電阻發現有兩個因腐蝕已斷路致使信號無法傳遞，換一臺新的電阻后，送電試車一切正常。
變頻器維修流程：
第1步：根據客戶的故障描述，評估該伺服器的可修復性。
第2步：客戶寄/送到我司，登記入庫，等待檢測。
第3步：工程師檢測故障點，出具檢測報告書，確定維修價格及維修周期。
第4步：維修報價，等待客戶確認。同意則進行維修，不同意則原機返回。
第5步：維修ok, 帶電機測試老化。
第6步：試機成功登記出庫。
第7步：客戶付款。
第8步：交付客戶使用。
第9步：貼心的跟蹤服務。
