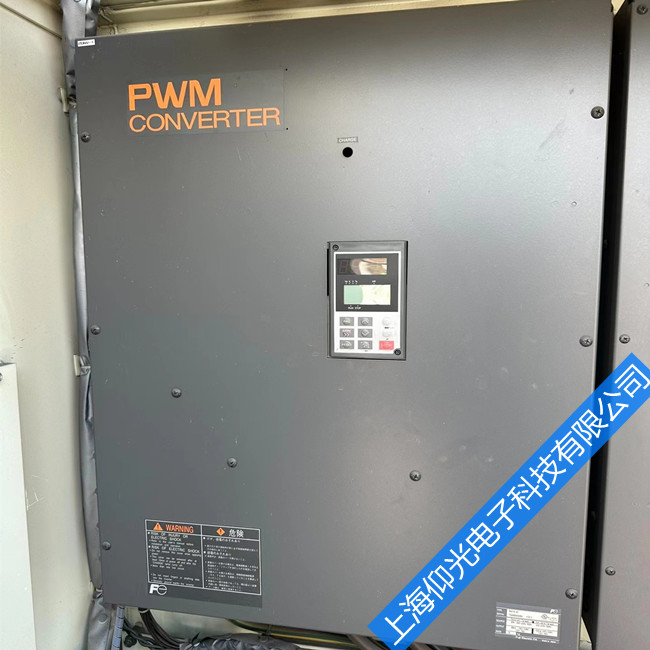

110kW富士水泵專用變頻器案例如下：
一臺110kW富士水泵專用變頻器，拖動一臺110kW水泵電動機，泵房距離變頻器200m，變頻器和電動機采用三相屏蔽電纜連接。工作中變頻器經常報過電流跳閘。
1.故障分析
檢查變頻器的顯示電流，超過了電動機的額定電流，檢查電動機的溫升，在正常范圍之內。懷疑是電纜太長，其分布電容產生的漏電流所致。電纜電路如下圖所示，在三條相線中，互相存在分布電容，該電容的大小和電纜的長度成正比。因為變頻器輸出的是PWM脈寬調制波，頻率在3kHz以上，使分布電容的容抗減小，分布電容的電流和頻率的關系為：
Xc=1/2 πfC，Ic=Uc/Xc
由公式可見，降低電源的頻率和減小電容的電容量，都可以減小相線之間的漏電流。
為了確定是否電纜中出現了漏電流，將電動機拆掉，空試電纜，變頻器顯示很大的輸出
電流，看來電纜中確實具有較大的漏電流。
2.故障處理
因為電動機和變頻器之間的距離不能改變，也就是電纜的分布電容不能改變。在變頻器的輸出端增加了一臺交流電抗器（見下圖），濾除了PWM高次諧波，使相線電流變?yōu)楣ゎl電流，變頻器過電流跳閘現象消失。
