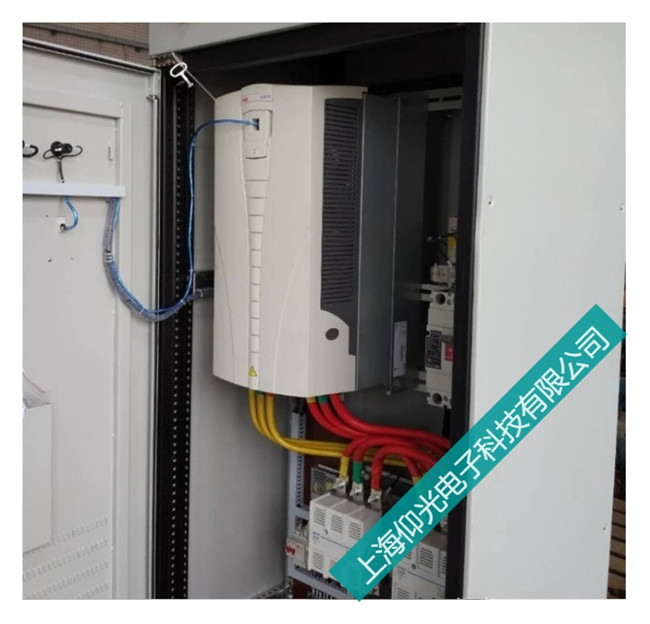

ABB ACS800/220kW變頻器案例如下：
某鋼廠采用ABB ACS800/220kW變頻器，驅動一臺160kW、4極電動機，用于一小型軋機。變頻器采用矢量控制，用數字旋轉編碼器組成速度閉環。有一天開機啟動就出現過電流跳閘。
1.故障檢查
該機啟動就報過電流，因?yàn)檐堜撨�沒有開始，過電流和負載無關。原因在電動機。用電流卡表測量輸出電流，超過400A，過電流不是誤報。
該機采用矢量閉環控制，通過編碼器檢測電動機的輸出轉速，編碼器安裝在電動機的后軸上，與電動機同速轉動，將轉速信號通過電纜回傳到變頻器，進行速度轉矩控制。編碼器連接見下圖所示。當編碼損壞，沒有了速度反饋信號，變頻器輸出電流會大幅度上升，引起過電流跳閘。通過外觀觀察，編碼器損壞。
2.故障維修
更換一只新的同型號的旋轉編碼器，過電流故障排除。
總結
當旋轉編碼器損壞出現反饋脈沖丟失現象時，脈沖反饋到變頻器的比較器，反饋脈沖低于目標給定脈沖，比較器輸出正的誤差信號，變頻器輸出電流增大，使電動機提速，其結果是變頻器過電流跳閘。這也是一條經驗：變頻器矢量閉環應用，旋轉編碼器損壞會造成變頻器過電流跳閘。
