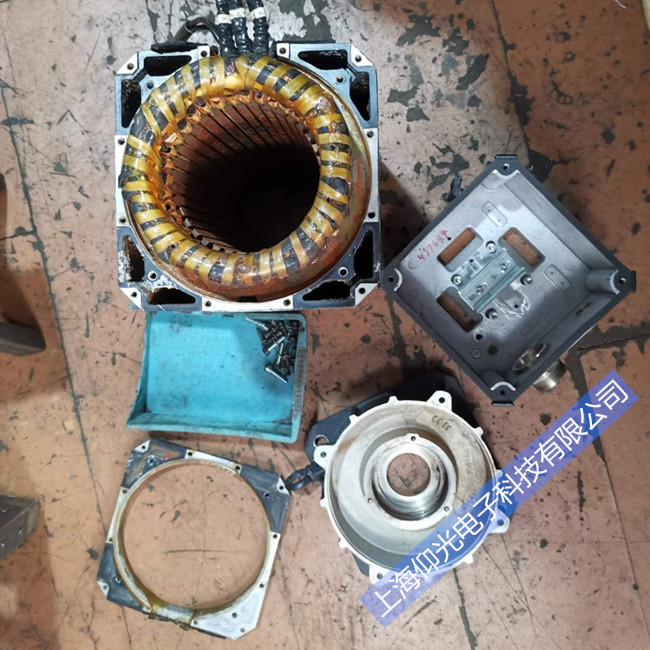

NUM伺服電機維修中心；
伺服電機編碼器原理
伺服編碼器這個基本的功能與普通編碼器是一樣的，比如增量型的有A,A反，B，B反，Z，Z反等信號，除此之外，伺服編碼器還有著跟普通編碼器不同的地方，那就是伺服電機多數為同步電機，同步電機啟動的時候需要知道轉子的磁極位置，這樣才能夠大力矩啟動伺服電機，這樣需要另外配幾路信號來檢測轉子的當前位置，比如增量型的就有UVW等信號，正因為有了這幾路檢測轉子位置的信號，伺服編碼器顯得有點復雜了，以致一般人弄不懂它的道理了，加上有些廠家故意掩遮一些信號，相關的資料不齊全，就更加增添了伺服電機編碼器的神秘色彩。
由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。
編碼器碼盤的材料有玻璃、金屬、塑料，玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性好，精度高，金屬碼盤直接以通和不通刻線，不易碎，但由于金屬有一定的厚度，精度就有限制，其熱穩定性就要比玻璃的差一個數量級，塑料碼盤是經濟型的，其成本低，但精度、熱穩定性、壽命均要差一些。
分辨率—編碼器以每旋轉360度提供多少的通或暗刻線稱為分辨率，也稱解析分度、或直接稱多少線，一般在每轉分度5~10000線。
伺服電機編碼器分類
1、增量型編碼器
除了普通編碼器的ABZ信號外，增量型伺服編碼器還有UVW信號，目前國產和早期的進口伺服大都采用這樣的形式，線比較多。
2、絕對值型伺服電機編碼器
增量式編碼器以轉動時輸出脈沖，通過計數設備來知道其位置，當編碼器不動或停電時，依靠計數設備的內部記憶來記住位置。這樣，當停電后，編碼器不能有任何的移動，當來電工作時，編碼器輸出脈沖過程中，也不能有干擾而丟失脈沖，不然，計數設備記憶的零點就會偏移，而且這種偏移的量是無從知道的，只有錯誤的生產結果出現后才能知道。
常見問題處理技巧如下：
一、伺服電機維修竄動現象：在進給時出現竄動現象，測速信號不穩定，如編碼器有裂紋;接線端子接觸不良，如螺釘松動等;當竄動發生在由正方向運動與反方向運動的換向瞬間時，一般是由于進給傳動鏈的反向問隙或伺服驅動增益過大所致;
二、伺服電機維修振動現象：機床高速運行時，可能產生振動，這時就會產生過流報警。機床振動問題一般屬于速度問題，所以應尋找速度環問題;
三、伺服電機維修位置誤差現象：當伺服軸運動超過位置允差范圍時(KNDSD100出廠標準設置PA17：400，位置超差檢測范圍)，伺服驅動器就會出現“4”號位置超差報警。主要原因有：系統設定的允差范圍小;伺服系統增益設置不當;位置檢測裝置有污染;進給傳動鏈累計誤差過大等;
