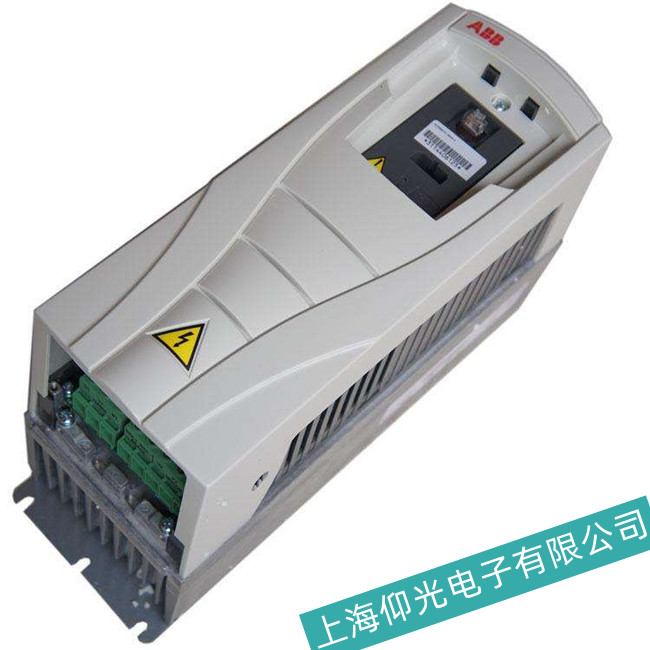

當 ABB 變頻器 ACS800 - 01 - 0009 - 5 + P901 出現上電無顯示故障時，可按以下步驟進行維修：
-
確認電源供應：使用萬用表測量變頻器輸入電源電壓，保證其處于變頻器額定輸入電壓范圍（通常為 380 - 480V）內。若電壓不正常，需檢查電源開關、熔斷器、供電線路等，查看是否存在斷路、短路或接觸不良的情況。
-
觀察外觀：查看變頻器外殼有無變形、破損，內部是否有燒焦的痕跡、異味，電容是否鼓包、漏液，電路板上的焊點是否有脫落、虛焊等問題。
-
整流電路：整流電路將輸入的交流電轉換為直流電，若整流二極管、晶閘管等元件損壞，會導致無直流輸出，變頻器無法正常工作。使用萬用表的二極管檔測量整流元件的正反向電阻，判斷其是否損壞。若元件損壞，需更換相同規格的整流元件。
-
開關電源：開關電源為變頻器的控制電路、顯示屏等提供低壓電源。檢查開關電源的輸入、輸出電壓是否正常。若輸入電壓正常但無輸出電壓，可能是開關電源內部的開關管、變壓器、電容等元件損壞。可使用示波器等工具進一步檢測，確定故障元件后進行更換。
-
主板：主板是變頻器的核心控制部件，若主板上的芯片、電容、電阻等元件損壞，可能導致上電無顯示。檢查主板上是否有明顯的損壞痕跡，如芯片引腳斷裂、電容漏液等。若有條件，可使用專業的檢測設備對主板進行檢測和維修。
-
顯示接口：檢查主板與顯示屏之間的連接排線是否松動、斷裂。重新插拔排線，確保連接牢固。若排線損壞，需更換相同規格的排線。
-
顯示屏本身：使用替換法，用相同型號的顯示屏替換原顯示屏，若更換后顯示屏正常顯示，則說明原顯示屏損壞，需更換顯示屏。
-
背光電路：若顯示屏黑屏但隱約能看到顯示內容，可能是背光電路故障。檢查背光電路的電源供應、背光燈管或 LED 燈珠是否損壞。若背光燈管或 LED 燈珠損壞，需進行更換。
在完成上述維修步驟后，對變頻器進行上電測試。觀察顯示屏是否正常顯示，檢查變頻器的各項參數設置是否正確。若顯示屏正常顯示，可進一步進行空載和帶負載測試，確保變頻器能夠正常運行。
上海仰光電子維修ABB變頻器ACS800 - 01 - 0009 - 5 + P901常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
