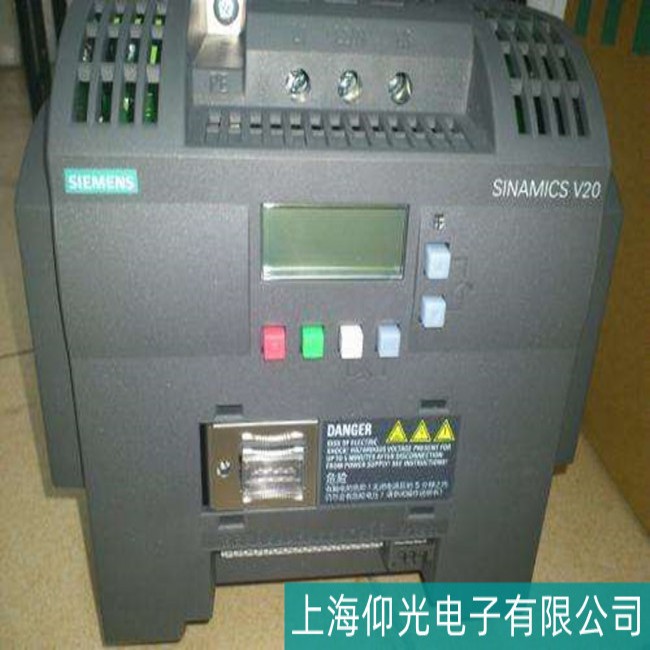

西門子變頻器 AC400 - 480V 整流模塊損壞是比較常見的故障，以下是維修的一般步驟和要點：
-
外觀檢查：首先斷開電源，打開變頻器外殼，仔細觀察整流模塊的外觀。查看是否有明顯的燒焦、變色、鼓包或裂痕等損壞跡象。若有，可初步判斷該模塊已損壞。
-
電阻測量：使用萬用表的電阻檔，分別測量整流模塊的輸入和輸出端電阻。對于正常的整流模塊，其正向電阻應為一定值，反向電阻應接近無窮大。若測量結果顯示正反向電阻均為零或無窮大，或者與正常阻值相差較大，則說明模塊可能損壞。
-
電壓檢測：在確保安全的情況下，給變頻器通電，使用示波器或萬用表的電壓檔，測量整流模塊的輸入和輸出電壓。正常情況下，輸入應為 AC400 - 480V 的交流電壓，輸出應為直流電壓，其值約為輸入交流電壓有效值的 1.3 - 1.4 倍。若測量結果異常，如輸出電壓為零或遠低于正常值，可判斷整流模塊存在故障。
-
型號確認：根據變頻器的型號和規格，查找對應的整流模塊型號。確保更換的模塊與原模塊在電氣參數、外形尺寸和安裝方式等方面完全一致，以保證其兼容性和正常運行。
-
拆卸模塊：在更換之前，務必先切斷變頻器的電源，并等待一段時間，讓變頻器內部的電容放電完畢，以避免觸電危險。然后，小心地拆卸與整流模塊相連的電線和螺絲，將損壞的模塊從變頻器中取出。注意記錄好電線的連接位置和順序，以便后續正確安裝。
-
安裝新模塊：將新的整流模塊按照原來的位置和方向安裝好，擰緊螺絲，確保模塊固定牢固。然后，按照記錄的連接位置和順序，將電線連接到新模塊上，保證連接可靠，避免出現松動或接觸不良的情況。
-
靜態測試：在通電之前，再次使用萬用表測量整流模塊的輸入和輸出端電阻，檢查是否存在短路或開路等異常情況。確保電阻值正常后，方可進行下一步測試。
-
動態測試：給變頻器通電，觀察整流模塊的工作狀態。使用示波器或萬用表測量其輸入和輸出電壓，檢查輸出直流電壓是否穩定在正常范圍內。同時，觀察變頻器的運行是否正常，有無報警信息或異常聲音。
-
帶載測試：在靜態和動態測試均正常后，可進行帶載測試。將變頻器連接到負載設備上，逐漸增加負載，觀察變頻器和整流模塊的運行情況。監測輸出電壓、電流是否穩定，以及模塊是否有過熱等異常現象。
在整個維修過程中，維修人員需要具備專業的電氣知識和維修技能，嚴格遵守安全操作規程，以確保維修工作的安全和順利進行。如果對維修過程不熟悉或不確定，建議尋求專業的西門子變頻器維修服務人員的幫助。
上海仰光電子維修西門子變頻器AC400-480V常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
