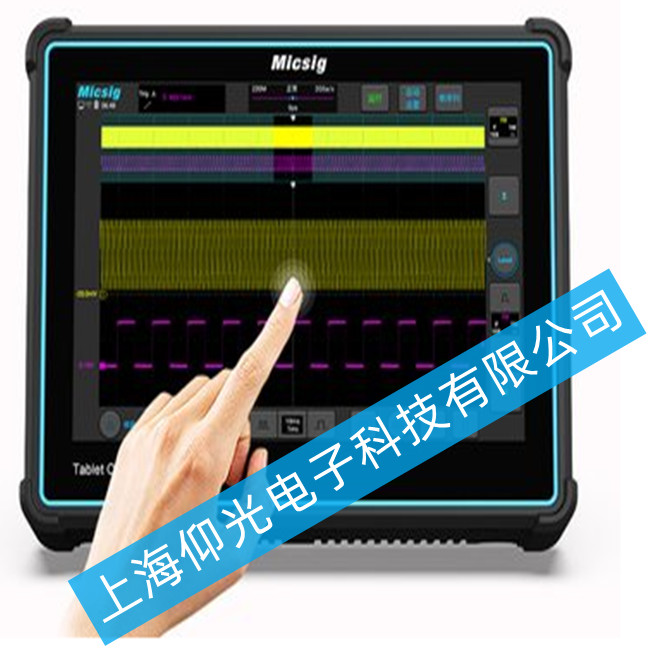

針對麥科信第4代平板示波器Smart采集信號失真故障，需結合硬件連接、參數設置、校準狀態及內部電路等維度進行系統性排查與修復。以下是具體維修步驟及分析：
如需要專業人員介入維修請聯系以下公司，免費檢測故障點
上海仰光電子科技有限公司
單位地址：上海市嘉定區江橋鎮博園路858號531-532
電話：021-50157782
手機：13817011982微信同號 13761132860微信同號
聯系人：茆工， 楊工
一、硬件連接與信號完整性檢查
接觸不良：檢查探頭與示波器通道接口、探頭與被測電路的連接是否牢固，接觸不良會導致信號衰減或引入噪聲。
探頭校準：使用示波器自帶的探頭校準功能（如需），確保探頭衰減比（如1:1或10:1）與示波器設置一致。
線纜質量：更換不同長度的探頭線或BNC轉接頭，排除線纜老化、斷裂或屏蔽層失效導致的信號干擾。
負載效應：若被測電路阻抗較高（如高頻信號），需使用高阻抗探頭（如10MΩ輸入阻抗）以減少信號失真。
接地環路：確保示波器外殼、探頭地線與被測電路共地，避免地電位差引入噪聲。
屏蔽處理：對長距離信號傳輸使用同軸電纜或屏蔽雙絞線，減少電磁干擾（EMI）。
隔離測試：在高頻信號測試中，可嘗試使用隔離探頭或差分探頭，降低共模干擾。
二、示波器參數設置驗證
采樣率不足：根據奈奎斯特定理，采樣率應至少為信號最高頻率的2倍。若測試高頻信號（如100MHz），需將示波器采樣率設為2GS/s以上。
存儲深度限制：增大存儲深度（如14Mpts）以支持長時間捕獲，避免因采樣率下降導致波形失真。
垂直檔位校準：確保垂直靈敏度（如50mV/div）與信號幅度匹配，避免信號超出屏幕或壓縮失真。
觸發模式：選擇“邊沿觸發”或“脈沖觸發”，根據信號特征調整觸發電平（如正/負邊沿）。
觸發源：確保觸發源通道與被測信號通道一致，避免跨通道觸發導致的波形抖動。
觸發穩定：若信號頻率較低，可嘗試使用“單次觸發”或“預觸發”功能捕獲完整波形。
三、校準與系統狀態檢查
執行自校準：通過示波器菜單中的“Utility”→“Calibration”→“Self Calibration”功能，修正內部ADC、時基等模塊的誤差。
探頭補償：使用示波器自帶的方波校準信號（如1kHz），調整探頭補償電容至方波頂部平坦，避免過補償或欠補償。
版本檢查：通過麥科信官網下載最新固件，升級示波器系統以修復已知BUG（如觸發算法缺陷或ADC量化誤差）。
軟件兼容性：若使用上位機軟件（如Smart Oscilloscope），需確保軟件版本與示波器固件匹配。
四、內部電路與模塊故障排查
ADC性能：使用標準信號源（如函數發生器）輸入已知頻率和幅度的正弦波，觀察示波器捕獲的波形是否失真（如諧波失真、幅度偏差）。
觸發電路：通過示波器自檢功能（如“Self Test”）或外部示波器監測觸發信號，確認觸發電路是否正常工作。
電源穩定性：使用萬用表測量示波器內部電源模塊輸出電壓（如±12V、5V），確保供電穩定。
故障定位：若自檢報錯或關鍵模塊損壞（如ADC芯片、觸發電路板），需聯系麥科信售后或授權維修中心更換備件。
維修記錄：記錄維修過程中的參數調整、模塊更換等信息，便于后續故障復現時快速定位。
五、維修流程總結
故障復現：通過固定測試條件（如信號源、探頭、參數設置）復現失真現象，縮小故障范圍。
分層排查：按“硬件連接→參數設置→校準狀態→內部電路”順序逐步排查，避免盲目更換模塊。
數據備份：維修前備份示波器存儲的波形數據或配置文件，防止數據丟失。
預防性維護：定期清潔示波器通風口、校準探頭、升級固件，延長設備使用壽命。
