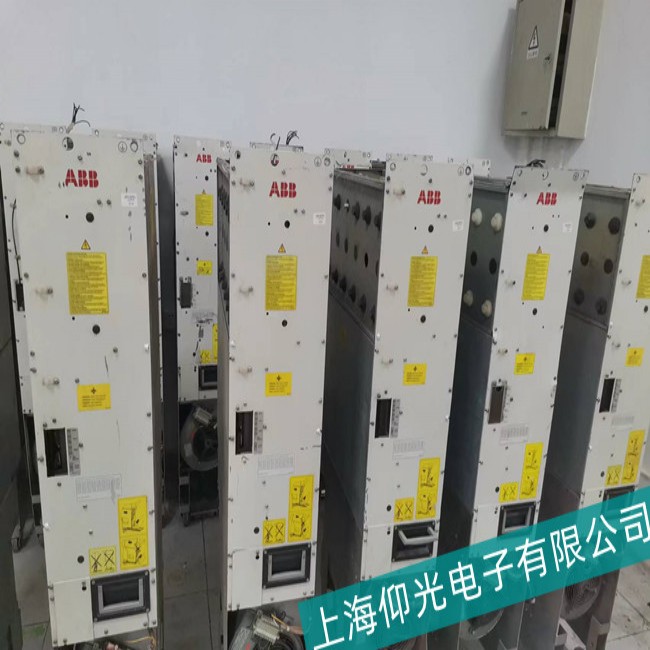

以下是 ABB 變頻器 ACS800-704-0910-7+F250+0F253+V992 逆變模塊損壞的維修方法：
-
外觀檢查：查看逆變模塊外觀有無炸開、端子與相連印制板有無燒蝕痕跡。
-
萬用表檢測：用萬用表檢測逆變模塊的 C - E、G - C、G - E 是否導通，或測 P 對 U、V、W 和 N 對 U、V、W 電阻是否一致，以及各驅動功率器件控制極對 U、V、W、P、N 的電阻是否一致，以此判斷哪一功率器件損壞。
-
器件自身問題：器件本身質量欠佳。
-
外部負載問題：外部負載存在嚴重過電流、不平衡的情況，如電動機某相繞組對地短路、內部短路，負載機械卡住，相間擊穿，輸出電線短路或?qū)Φ囟搪返取?
-
電容相關問題：負載上接了電容，或布線不當致使對地電容太大，使功率管有沖擊電流。濾波電容老化，容量減少或內部電感變大，對母線的過壓吸收能力下降，造成母線上過電壓太高而損壞 IGBT。
-
電網問題：用戶電網電壓過高，或有較強的瞬間過電壓，造成過電壓損壞。
-
電路問題：機內功率開關管的過電壓吸收電路損壞，無法有效吸收過電壓而使 IGBT 損壞。IGBT 或 IPM 功率器件的前級光電隔離器件擊穿導致功率器件也擊穿，或因印制板隔離器件部位有塵埃、潮濕造成打火擊穿，導致 IGBT、IPM 損壞。變頻器內部保護電路（過電壓、過電流保護）的某元件損壞，失去保護功能。變頻器內部某組電源，特別是 IGBT 驅動級 +、- 電源損壞，改變了輸出值或兩組電源間絕緣被擊穿。
-
操作與設計問題：不適當?shù)牟僮鳎虍a(chǎn)品設計軟件中有缺陷，在干擾和開機、關機等不穩定情況下引起上下兩功率開關器件瞬間同時導通。
-
其他問題：雷擊、房屋漏水入侵，異物進入、檢查人員誤碰等意外。維修更換功率模塊時，沒有采取靜電防護措施，在焊接操作時損壞了 IGBT。或因修理中散熱、緊固、絕緣等處理不好，導致短時使用而損壞。
-
查明原因1：必須先查找出損壞的根本原因，并消除再次損壞的隱患，否則新?lián)Q的逆變模塊可能會再次損壞。
-
更換模塊1：
-
靜電防護：IGBT 要避免靜電損壞。在裝配焊接中，要將修理的機器、IGBT 模塊、電烙鐵、人、操作工作臺墊板等全部用導線連接起來，使其在同一電場電位下進行操作，公共點能接地更好。電烙鐵頭不能帶有市電高電位，示波器電源要用隔離良好的變壓器隔離。IGBT 模塊在未使用前要保持控制極 G 與發射極 E 接通，不得去掉出廠前的防靜電保護 G - E 連通措施。
-
安裝模塊：功率模塊與散熱器之間涂導熱硅脂，保證涂層厚度 0.1 - 0.25mm，接觸面 80% 以上，按緊固螺釘大小施加緊固力矩（M4 為 13kg・cm），確保模塊散熱良好。并聯模塊要求型號、編號一致，編號無法一致時，要確保被并聯的全部模塊性能相同。
-
裝配檢查：機器拆開時，要對被拆件、線頭、零件做好記錄。重新裝配時，要處理好原裝配上的各類技術措施，不得簡化、省略，如輸入的雙絞線、各電極連接的電阻阻值、絕緣件、吸收板或吸收電容都要維持原樣；對修焊的驅動印制板進行清潔和防止爬電的涂漆處理，保證絕緣可靠，不要少裝和錯裝零部件。
-
測試調試3：更換模塊后，先在變頻器的直流主回路里串入一個 1 - 2kΩ、功率 50W 以上的電阻，由于電阻的限流作用，即使故障開機也不會損壞模塊。空載時流過電阻的電流小，壓降也小，可做空載檢查。一般空載運行正常后，去掉電阻大都會正常。空載測試正常后，再進行帶載測試，觀察變頻器的運行情況，包括輸出電壓、電流是否穩定，電機運行是否正常等。
如果對維修過程不熟悉或不確定，建議聯系 ABB 官方售后服務人員或?qū)I(yè)的變頻器維修機構進行維修。
上海仰光電子維修ABB變頻器ACS800-704-0910-7+F250+0F253+V992常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
