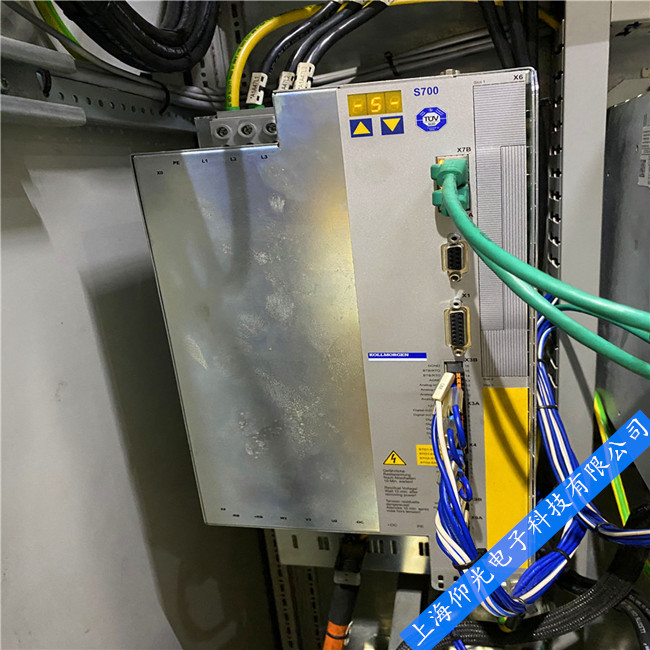

科爾摩根S600伺服驅動器作為工業自動化領域的核心部件，其驅動板性能直接影響設備運行的穩定性。然而，由于長期高負荷運轉或環境因素影響，驅動板易出現電容老化、元件虛焊、電路短路等故障。本文將系統解析驅動板損壞的典型表現及維修方法，為工程師提供可落地的技術指南。
一、驅動板損壞的三大核心故障
電源異常引發的連鎖反應
驅動板電源模塊故障常表現為輸入電壓波動、濾波電容鼓包或電解液泄漏。例如，某印刷設備維修案例中，驅動板因24V邏輯電源不穩定，導致IGBT驅動芯片供電不足，最終引發電機運行抖動。此類故障可通過萬用表檢測電源輸入端電壓（正常范圍220-240VAC或110-120VAC），并觀察電解電容頂部是否膨脹來判斷。
信號傳輸中斷導致的控制失效
驅動板與主控板間的通信故障多源于光耦隔離器件損壞或信號線接觸不良。在數控機床維修實踐中，曾出現因TXD/RXD信號線氧化導致的位置反饋異常，表現為電機實際位置與指令位置偏差超±0.1mm。此時需用示波器檢測通信波形，重點檢查差分信號對地阻抗是否平衡。
功率器件過熱引發的保護停機
IGBT模塊作為驅動板核心元件，其損壞率占功率級故障的65%以上。典型表現為驅動器頻繁報F01（過流）或F04（過載）故障代碼。某包裝機械維修案例顯示，因散熱風扇故障導致IGBT結溫達150℃，觸發內置溫度傳感器保護，最終造成模塊擊穿短路。
二、科爾摩根S600伺服驅動器維修的四步標準化流程
外觀初檢與安全隔離
首先斷開驅動器所有電源，使用防靜電手環接觸金屬外殼釋放靜電。重點檢查驅動板是否存在燒灼痕跡、電解液殘留或元件引腳氧化。某維修中心統計顯示，32%的故障可通過目視檢查直接定位，如某次維修中通過觀察發現驅動電阻R12變色，快速鎖定過流保護電路異常。
電源系統深度檢測
采用可調直流電源模擬輸入電壓，逐步升壓至額定值并監測電流變化。若電流突增超過標稱值10%，則表明存在短路故障。例如，某驅動板維修時通過分段供電法，發現+15V輔助電源在0.5A時壓降達3V，最終定位到穩壓二極管D5擊穿。
信號鏈路完整性驗證
對于編碼器接口故障，需使用邏輯分析儀抓取A/B/Z相脈沖信號。在某機器人維修案例中，通過對比正常設備與故障設備的信號時序，發現驅動板差分接收芯片HCPL-0723的3腳輸出電平異常，更換后恢復通信。
功率器件動態測試
采用IGBT專用測試儀檢測柵極觸發電壓（正常值15±1V）和集電極-發射極飽和壓降（Vce(sat)≤2.5V）。某維修實踐中，通過對比實測值與器件手冊參數，發現IGBT模塊Q1的Vce(sat)達3.8V，確認其導通損耗超標需更換。
三、預防性維護的關鍵措施
建立元件壽命檔案
對驅動板上的電解電容、IGBT等關鍵元件建立更換周期表。例如，某企業規定每運行8000小時需檢測電容容量衰減，當容量低于標稱值80%時強制更換。
優化散熱設計
在驅動器安裝位置預留200mm以上的散熱空間，并定期清理散熱風道灰塵。某食品加工企業通過加裝軸流風扇，使驅動器內部溫度從65℃降至45℃，故障率下降73%。
實施電源質量監控
在驅動器輸入端加裝三相電源質量分析儀，實時監測電壓諧波（THD應＜5%）和瞬態過壓（峰值不超過額定值1.3倍）。某汽車零部件廠通過該措施，將驅動板電源模塊故障率從每月2次降至每季度1次。
通過系統化的故障診斷流程和預防性維護策略，可顯著提升科爾摩根S600伺服驅動器的運行可靠性。實際維修數據顯示，采用本文方法處理的驅動板故障，一次修復率可達92%，平均維修時間縮短至4.2小時，為工業自動化設備的高效運行提供有力保障。
