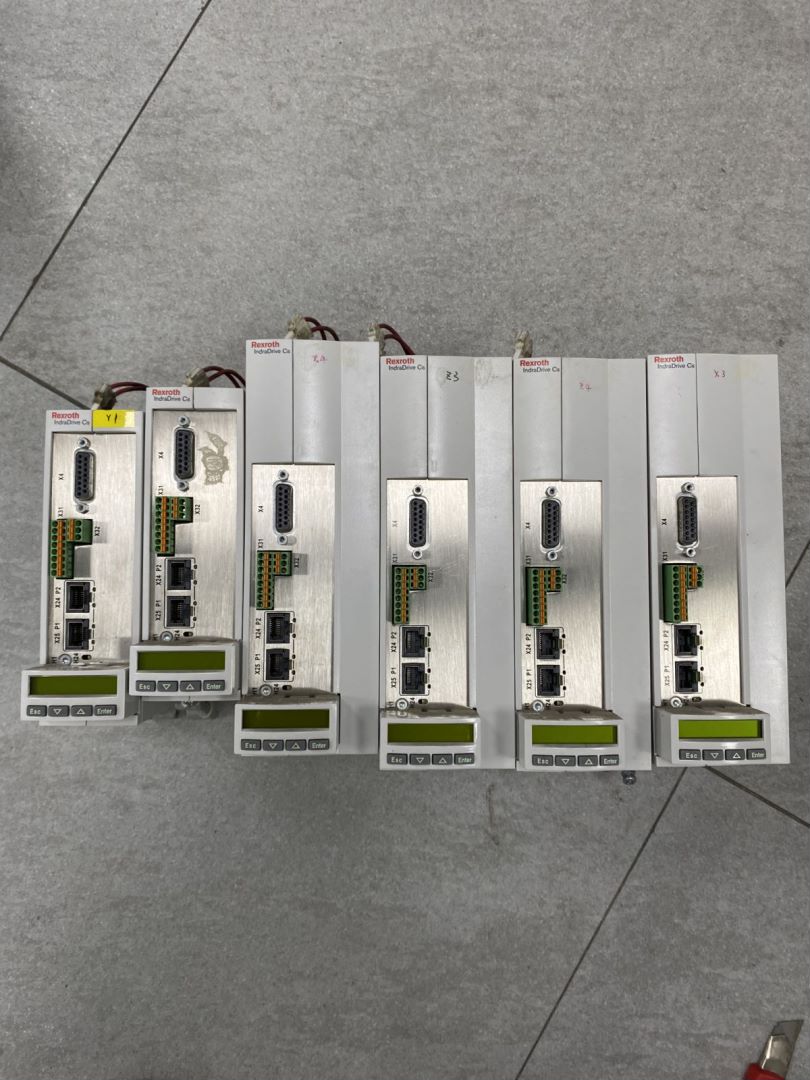

在工業自動化領域，力士樂伺服驅動器憑借其高精度控制與穩定性，廣泛應用于數控機床、機器人等核心設備。然而，編碼器作為驅動器與電機之間的關鍵信號傳輸單元，其故障常導致驅動器報F8022代碼，直接影響設備運行。本文從技術原理出發，結合系統性維修流程，解析F8022故障的成因與修復方法。
F8022故障的技術成因
F8022故障的核心在于編碼器信號異常，導致驅動器無法正確解析電機位置或速度反饋。其技術成因可分為以下四類：
信號鏈路干擾：編碼器電纜屏蔽層破損或接地不良，易引入高頻電磁干擾。例如，編碼器信號波形因干擾出現畸變，觸發F8022報警。
硬件元件失效：編碼器內部光電轉換元件老化，或驅動器控制板上的信號調理電路損壞，可能導致信號幅值衰減或波形失真。
安裝與污染問題：編碼器與電機軸的連接松動、同軸度偏差過大，或編碼器表面被油污、灰塵污染，均會干擾信號傳輸。
參數配置錯誤：驅動器中編碼器分辨率、脈沖數等參數與實際型號不匹配，或電子齒輪比設置錯誤，可能引發信號解析異常。
系統化力士樂伺服驅動器維修流程
1. 信號鏈路檢查
電纜與連接：使用示波器檢測編碼器輸出信號，確認波形穩定且無雜波。若信號異常，檢查電纜屏蔽層是否接地良好，必要時更換電纜。
屏蔽層處理：確保編碼器電纜屏蔽層與驅動器接地端可靠連接，避免電磁干擾。
2. 硬件元件檢測
編碼器測試：通過替換法驗證編碼器是否損壞。若更換后故障消除，則需更換原編碼器。
控制板檢查：觀察驅動器控制板是否有燒痕、電容鼓包或元件脫落。使用萬用表檢測關鍵電路節點電壓，確認信號調理芯片是否正常工作。
3. 安裝與清潔
連接緊固：檢查編碼器與電機軸的連接是否松動，使用千分表測量同軸度偏差，確保誤差在允許范圍內。
清潔處理：對編碼器表面進行清潔，去除油污、灰塵等污染物，恢復信號傳輸質量。
4. 參數優化
參數重置：將驅動器參數恢復至出廠設置，重新配置電機類型、編碼器參數等基礎信息。
電子齒輪比調整：根據機械傳動比，修正電子齒輪比參數，避免因參數錯誤導致信號誤差。
預防性維護建議
定期清潔：每季度對編碼器及信號線路進行清潔，避免污染物積累。
參數備份：在設備調試階段，備份驅動器參數配置，便于故障后快速恢復。
環境控制：確保驅動器工作環境溫度在0-40℃之間，避免高溫導致元件老化加速。
工業大數據顯示，規范執行上述流程可使F8022故障的首次修復率提升至90%以上。隨著工業4.0的推進，力士樂伺服驅動器維修正從“被動響應”向“主動預測”轉型，通過集成振動分析、溫度監測等物聯網技術，可實現編碼器故障的早期預警與精準干預。
