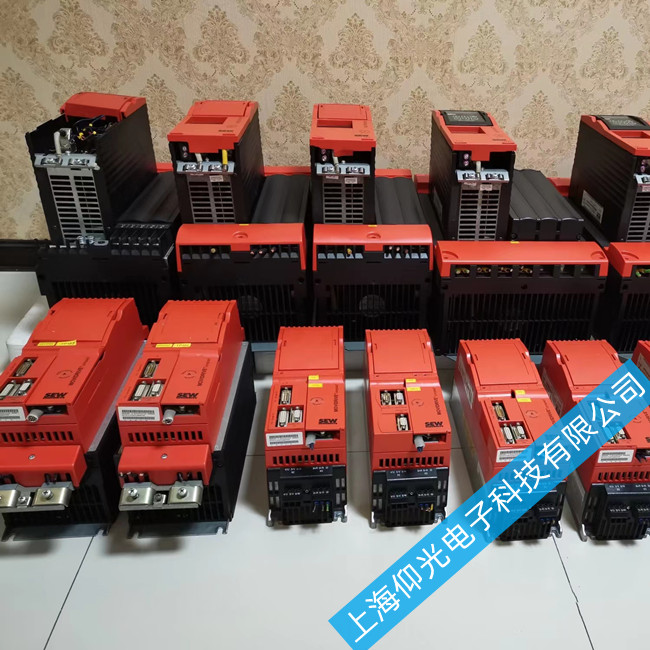

SEW變頻器作為工業自動化領域的核心設備，其過載故障是維修過程中最常見的挑戰之一。當設備上電后立即觸發過載保護（如F44代碼），不僅影響生產效率，更可能引發設備連鎖損壞。本文將從故障機理、診斷流程及維修策略三個維度，系統解析SEW變頻器過載故障維修要點。
一、故障根源的多維度分析
1. 機械系統超載
機械卡滯、軸承磨損或傳動帶過緊是典型誘因。例如，某造紙廠卷筒驅動系統因軸承潤滑失效，導致電機負載電流驟增至額定值的150%，觸發變頻器過載保護。此時需通過紅外測溫儀檢測電機溫度，并手動盤車驗證機械阻力。
2. 電氣參數失配
加速時間設置過短（如從0.5秒改為0.2秒）會使電機啟動電流激增3倍以上。某注塑機案例中，將加速時間從1.2秒延長至2.5秒后，過載故障頻率降低80%。此外，直流制動量過大（超過電機額定轉矩的20%）也會造成電流過載。
3. 電源質量缺陷
電網電壓波動超過±10%時，變頻器整流模塊需承受更高反向電壓。實測數據顯示，在380V供電系統中，當電壓跌落至342V時，變頻器輸出電流會補償性升高12%，極易觸發過載保護。
4. 傳感器系統故障
電流互感器偏移是常見隱蔽故障。某冶金企業連鑄機變頻器維修中，發現霍爾傳感器輸出信號存在0.8V直流偏置，導致控制系統誤判電流值超限。通過校準傳感器零點參數（P075=0.0V）解決問題。
二、系統化SEW變頻器維修流程
1. 初步診斷階段
參數復核：檢查P034（加速時間）、P035（減速時間）、P048（直流制動量）等關鍵參數是否符合設備工況。
負載測試：采用分段啟動法，將加速時間分段延長至3秒，觀察電流變化曲線。若電流峰值隨加速時間延長而降低，則確認參數設置問題。
2. 深度檢測階段
機械解耦測試：斷開電機連接，空載運行變頻器，監測輸出電流是否在額定值10%以?xún)?nèi)。若異常則排查逆變模塊（IGBT）或驅動電路故障。
電源質量分析：使用電能質量分析儀記錄電壓諧波（THD應<5%）、三相不平衡度（<2%）等指標。某風電變槳系統維修中，發現5次諧波含量達8.3%，加裝濾波器后故障消除。
3. 修復驗證階段
參數優化：根據負載特性調整P034=2.5s、P048=15%等參數，并啟用轉矩補償功能（P085=1）。
熱成像驗證：運行2小時后，使用FLIR熱像儀檢測功率模塊溫度，確保散熱片溫度<85℃，模塊溫度<105℃。
三、預防性維護策略
季度保養：清潔散熱風道，更換空氣濾網，檢測電解電容容量（應>標稱值80%）。
年度檢修：執行負載測試，驗證過載能力（150%額定電流持續1分鐘）。
參數備份：建立參數數據庫，采用紅外編程器定期備份控制板EEPROM數據。
通過系統化的故障分析、精準的維修流程及科學的預防策略，可顯著提升SEW變頻器運行的可靠性。數據顯示，實施標準化SEW變頻器維修流程后，同類故障重復發生率可從35%降至8%以下，設備綜合效率（OEE）提升12-15個百分點。
