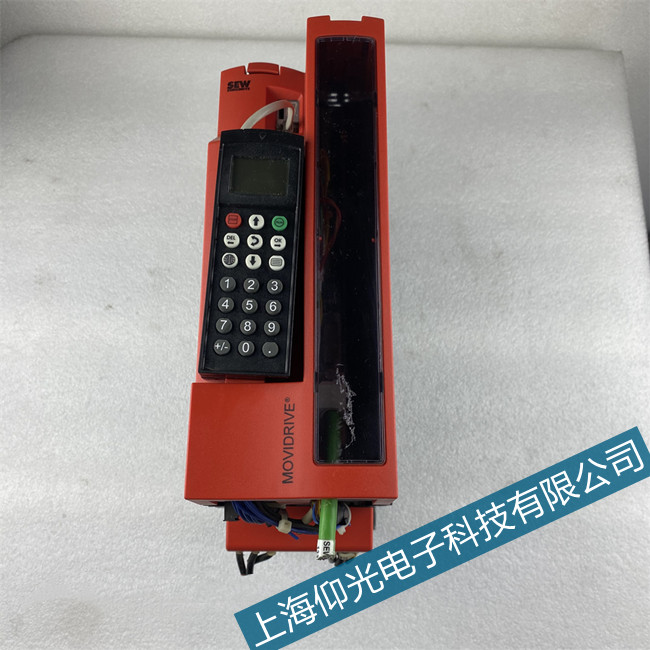

在工業自動化領域，SEW伺服驅動器憑借其高精度控制性能占據關鍵地位。然而，當設備顯示屏亮起F45過壓報警時，往往意味著系統正面臨能量管理失衡的危機。本文從技術原理、故障溯源、維修策略三個維度，深度解析這一典型故障的應對之道。
一、過壓故障的物理本質
SEW驅動器直流母線電壓的安全閾值通常設定在700-800V之間。當檢測到電壓持續超過該范圍時，系統會觸發F45保護機制。這種能量過剩現象主要源于三個物理過程：
電網波動沖擊：輸入電壓瞬態峰值超過額定值15%（如380V系統突升至437V以上）
再生能量淤積：電機減速時產生的反電動勢未能及時消耗，典型場景包括起重機下放、數控機床快速換向
制動系統失效：制動電阻開路或制動單元IGBT擊穿導致能量回饋通路中斷
二、故障溯源技術路徑
1. 電源系統診斷
使用FLUKE 435系列電能質量分析儀，捕捉輸入電壓的瞬態波形，重點檢測是否存在周期性過壓脈沖
測量L1/L2/L3三相電壓平衡度，允許偏差不超過額定值的2%
檢查電源濾波電容容量，當ESR值超過初始值50%時需更換
2. 制動系統檢測
制動電阻阻值測量：使用LCR測試儀在冷態下檢測，允許偏差±5%
制動單元觸發測試：通過示波器監測IGBT柵極驅動信號，正常波形應為10kHz PWM脈沖
散熱系統評估：紅外熱像儀檢測制動電阻表面溫度，正常運行時溫升應低于150℃
3. 控制參數核查
減速時間（P045參數）設置：需根據負載慣量比（JL/JM）動態調整，典型值范圍0.1-30s
制動方式選擇：確認P046參數是否匹配應用場景（自由停車/能耗制動/回饋制動）
過壓保護閾值（P072參數）：默認值通常為直流母線電壓的115%，可根據實際工況微調
三、系統化SEW伺服驅動器維修策略
1. 硬件修復方案
制動電阻更換：選用與原廠參數匹配的鋁殼電阻，功率余量需留足30%
IGBT模塊更換：采用帶NTC溫度傳感器的智能功率模塊，確保門極驅動電壓穩定在±15V
直流母線電容更新：選擇低ESR薄膜電容，容量衰減超過20%必須更換
2. 軟件優化措施
實施能量再生優化算法：通過調整速度環PID參數（Kp=0.8-1.2, Ki=0.05-0.1, Kd=0.01-0.05）減少制動頻次
啟用動態制動功能：根據負載特性自動調節制動強度，典型應用可降低30%制動電阻發熱量
參數備份與恢復：使用SEW Movitools軟件進行參數云端備份，防止維修后參數丟失
3. 預防性維護體系
建立季度巡檢制度：重點檢測散熱風扇轉速（≥2500rpm）、散熱片積塵厚度（≤0.5mm）
實施電網質量監測：在關鍵設備輸入端加裝UPS電源，將電壓波動控制在±5%以內
開展操作人員培訓：強化對P045/P046/P072等關鍵參數的理解，提升故障預判能力
在智能制造轉型的關鍵期，SEW伺服驅動器的可靠性直接關系到生產線的OEE指標。通過構建"硬件修復-軟件優化-預防維護"的三維防護體系，可有效將F45故障率降低至0.3次/年以下，為工業自動化系統提供堅實的技術保障。
