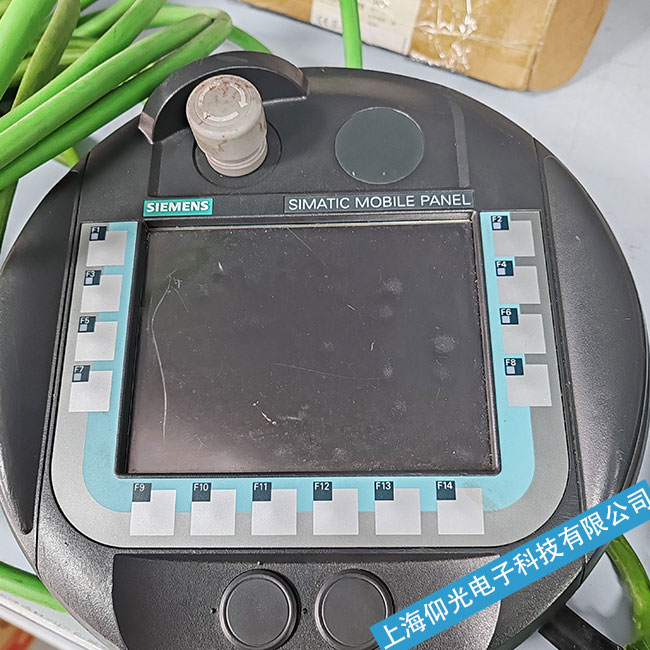

近日，某精密制造企業數控車間內，一臺西門子移動手輪在加工過程中突發轉動方向異常——操作人員順時針搖動手輪時，機床坐標軸反向移動，導致零件加工精度嚴重超差。經西門子技術團隊緊急排查，發現故障源于手輪信號線插反及PLC控制邏輯沖突，通過針對性西門子移動手輪維修成功恢復設備正常運行。
信號線插反成常見誘因
技術團隊首先對硬件連接進行全面檢測。使用萬用表測量發現，手輪信號線X1/X2插頭存在A/B相序反接現象。根據西門子840D系統手冊，手輪脈沖信號通過差分傳輸，A、B相序決定方向識別。當插頭插反時，系統接收到的脈沖相位差發生180度偏移，導致方向判斷錯誤。維修人員隨即重新調整插頭極性，并加固防松螺絲，確保接觸可靠。
PLC程序沖突引發邏輯混亂
硬件修復后方向錯誤仍未消除，技術團隊轉而排查控制系統。通過西門子STEP 7軟件在線診斷發現，PLC程序中手輪倍率選擇信號與軸選擇信號存在邏輯沖突。原程序設定中，當倍率開關置于×100檔位時，系統自動屏蔽手輪方向信號，但實際參數配置錯誤導致該功能失效。維修人員依據《西門子數控系統參數手冊》，將MD34090參數由默認值0修改為1，重新激活方向信號過濾功能，徹底消除程序沖突。
多維度檢測確保西門子移動手輪維修質量
為避免故障復發，技術團隊實施三級驗證機制：
硬件測試：使用示波器監測脈沖信號波形，確認A、B相相位差穩定在90°±5°
軟件回讀：通過HMI界面實時顯示手輪脈沖計數，驗證方向與移動距離的數學關系
負載測試：在機床空載及切削狀態下分別搖動手輪，確認各軸移動方向與操作意圖完全一致
預防性維護建議
西門子技術專家指出，此類故障可通過三項措施有效預防：
建立設備點檢制度，每周檢查手輪連接線纜的彎曲半徑及固定狀態
定期備份PLC程序，避免因參數誤修改導致控制邏輯異常
操作人員培訓中增加手輪信號原理課程，提升故障預判能力
此次西門子移動手輪維修不僅解決了當前問題，更暴露出部分企業對設備維護的認知盲區。隨著智能制造深入推進，西門子移動手輪作為人機交互的核心部件，其穩定性直接影響生產效率。企業需建立"預防-診斷-修復"的全生命周期管理體系，方能在激烈的市場競爭中保持技術優勢。
