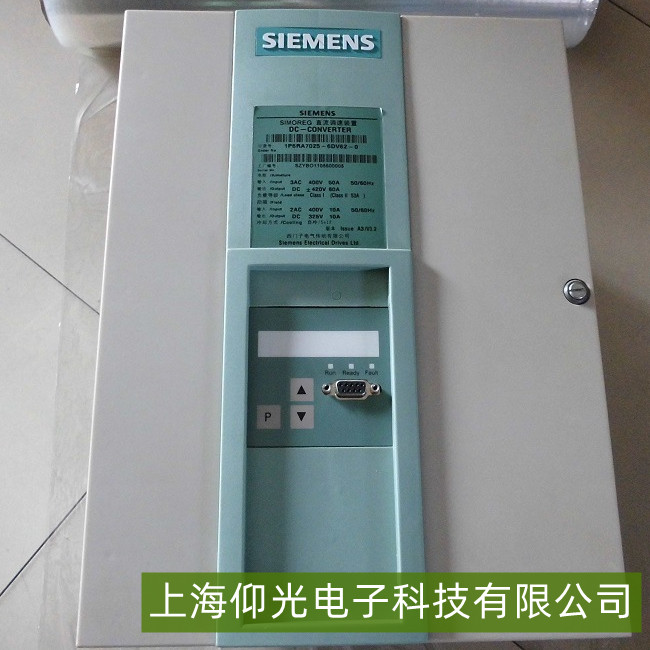

西門子直流調速器控制信號丟失故障維修指南
一、故障診斷
觀察故障現象：
記錄調速器是否完全無響應，或僅部分功能失效。
確認電機是否因信號丟失而停止運行或運行異常。
查看調速器顯示屏或指示燈是否顯示錯誤代碼（如F008信號丟失、F042測速機異常等）。
檢查電源供應：
使用萬用表測量調速器的輸入電壓，確保電壓穩定且在設備額定范圍內（如380V±10%）。
檢查電源線連接是否牢固，無斷裂或破損。
若電壓異常，檢查外部供電線路是否接觸不良，必要時更換電源線。
檢查控制信號連接：
確認控制信號線（如來自PLC、傳感器等）連接是否良好，無松動或斷路。
檢查信號線是否受到電磁干擾或物理損傷。
使用示波器或萬用表測試信號線的電壓和波形，確認信號是否正常傳輸。
二、維修步驟
緊固和更換部件：
緊固所有松動的接線端子，包括電源線、控制信號線等。
若發現電源線、控制信號線或連接器損壞，進行更換。
清理和檢查控制板：
斷開調速器電源，打開設備外殼。
使用壓縮空氣或軟毛刷清理控制板上的灰塵和雜質。
檢查控制板上的芯片、電阻等元件是否有燒焦痕跡或裂紋，必要時進行更換。
檢查和更換保險絲：
找到調速器內部的保險絲座，檢查保險絲是否熔斷。
若保險絲熔斷，更換為相同規格型號的新保險絲。
屏蔽和隔離干擾源：
若懷疑信號干擾導致信號丟失，盡量將調速器和測速傳感器與干擾源隔離。
采取適當?shù)钠帘未胧�，如使用屏蔽電纜、增加濾波器等，來減少信號干擾。
三、測試與驗證
空載測試：
在不連接電機的情況下，啟動調速器并觀察其運行狀態。
確認調速器是否能夠正常接收和響應控制信號。
帶載測試：
連接電機并啟動調速器，進行帶載測試。
觀察電機是否能夠按照控制信號的要求正常運行。
