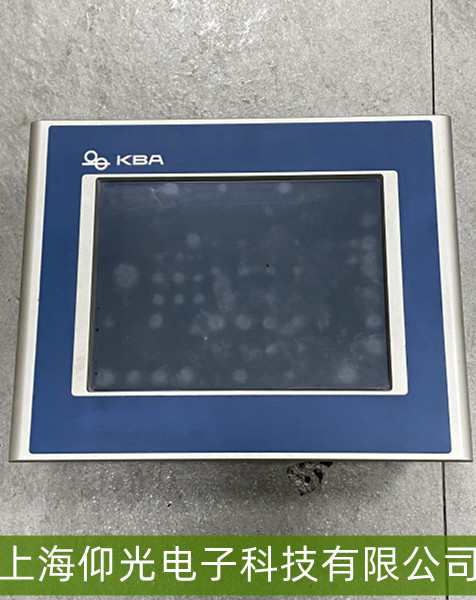

貝加萊 Power Panel 400 觸摸屏花屏故障維修
一、故障核心原因分析
Power Panel 400花屏（顯示異常，如條紋、閃爍、局部黑斑或圖像扭曲）通常與顯示驅動、硬件連接、屏幕組件或軟件配置相關，具體原因包括：
顯示驅動板問題：驅動板（控制屏幕信號輸入的核心電路）上的電容、電阻損壞，或主控芯片（如顯示處理器）異常，無法正常輸出圖像信號；
連接線松動/損壞：屏幕與主控板之間的排線（如LVDS線）因頻繁插拔、彎折導致內部導線斷裂，或接口氧化、臟污造成信號傳輸不穩定；
電源供電異常：屏幕供電電壓不穩定（如5V/12V供電不足或波動），或電源模塊故障導致屏幕驅動電路工作異常；
軟件/配置沖突：觸摸屏系統軟件（如固件版本過舊）存在Bug，或顯示分辨率、刷新率設置與屏幕硬件不匹配。
二、基礎排查步驟
觀察花屏特征
記錄花屏的具體表現（如靜態條紋、動態閃爍、局部黑屏）：若花屏僅在啟動階段出現，可能是初始化信號異常；若持續存在，多為硬件故障；若觸摸操作時花屏加劇，可能關聯驅動板信號處理問題。
檢查屏幕是否有物理損傷（如邊框擠壓變形、屏幕表面裂紋），此類情況可能直接導致內部排線斷裂。
檢查連接線與接口
斷開Power Panel 400電源，打開設備外殼（需謹慎，避免損壞精密元件），觀察屏幕與主控板之間的排線（通常為扁平LVDS線）是否松動、脫落或接口有氧化痕跡（金屬觸點發黑/變色）；
重新插拔排線，確保兩端卡扣完全扣緊；用無水酒精和軟毛刷清潔接口，去除灰塵或氧化層。
驗證電源供電
用萬用表檢測屏幕供電電壓（參考說明書，通常為5V或12V直流）：測量主控板輸出到屏幕的供電引腳，正常值應在標稱電壓±5%范圍內（如5V供電需≥4.75V）；若電壓過低或波動，可能是電源模塊故障（如電容鼓包、穩壓芯片損壞）。
重啟與恢復默認設置
長按電源鍵強制重啟設備，觀察花屏是否消失；若設備支持恢復出廠設置（通過系統菜單操作），嘗試重置顯示參數（如分辨率、刷新率），排除軟件配置錯誤。
三、深度維修方法
若基礎排查未解決，需進一步檢測硬件或更換組件：
檢測液晶屏與排線
專業技術人員可通過替換同型號正常屏幕測試：若更換后花屏消失，確認原屏幕組件故障（如背光失效、液晶驅動電路損壞）；若仍花屏，則問題可能出在驅動板或主控信號輸出。
檢查排線內部導線（通過顯微鏡或經驗判斷）：若發現斷裂或短路點，需更換全新排線（需匹配原型號規格）。
檢測驅動板與主控芯片
使用示波器檢測驅動板輸出到屏幕的信號波形（如LVDS信號的電平、時序），若信號缺失或畸變，說明驅動板故障（常見于電容漏電、主控芯片燒毀）；
檢查驅動板上的關鍵元件（如電解電容是否鼓包、電阻是否燒焦），必要時更換損壞元件或整個驅動板（需原廠兼容型號）。
軟件與固件升級
聯系貝加萊官方技術支持，確認當前系統固件版本是否為最新；若版本過舊，通過官方工具升級固件，修復可能的顯示驅動Bug；
若花屏伴隨系統卡頓，可嘗試重裝系統（需備份數據），排除軟件沖突。
