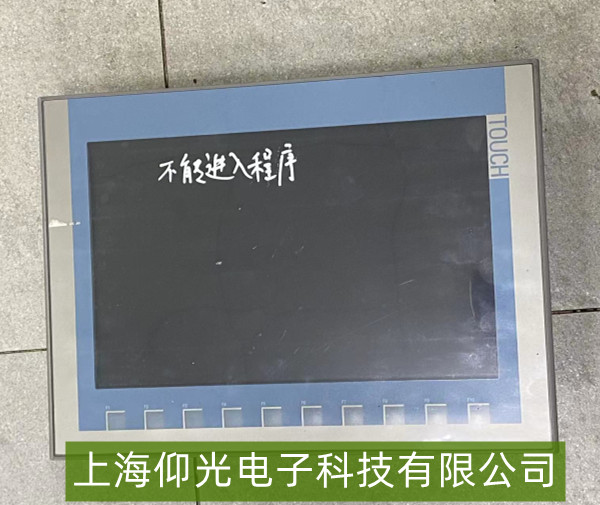

西門子KTP1200 Basic觸摸屏無法進入程序故障維修
一、故障核心原因分析
KTP1200 Basic無法進入程序（如黑屏、白屏、卡在啟動界面或無響應）通常與硬件故障、系統軟件異�；蛲獠窟B接問題相關，具體原因包括：
硬件故障：觸摸屏主板（如主控芯片、存儲芯片）損壞，屏幕排線松動或斷裂，背光燈或液晶面板故障（如黑屏但背光亮/不亮）；
系統軟件問題：引導程序（Bootloader）損壞、操作系統（如WinCC RT Advanced）崩潰，或程序文件丟失/損壞；
存儲問題：內部Flash存儲芯片數據異常（如程序未正確下載、存儲區損壞），或SD卡（若有擴展存儲）故障；
電源供電異常：24V直流供電電壓不穩定（低于20.4V或高于28.8V）、電源模塊故障，導致主板供電不足；
二、基礎排查步驟
觀察啟動狀態
通電后觀察觸摸屏反應：若完全黑屏且無背光（用手機攝像頭貼近屏幕看是否有微弱亮光，無則背光故障），可能是背光燈或主板供電問題；若背光亮但無畫面（白屏/黑屏），可能是屏幕排線或液晶面板故障；若卡在西門子logo界面或反復重啟，多為系統軟件異常。
檢查屏幕是否有物理損傷（如邊框擠壓變形、屏幕裂紋），此類情況可能直接導致排線斷裂或液晶層損壞。
檢查電源與連接
確認觸摸屏供電電壓為24V DC（使用萬用表測量電源端子，正常范圍20.4-28.8V）；若電壓異常，檢查電源模塊或供電線路（如接線松動、保險絲熔斷）。
檢查觸摸屏與PLC的通訊線（如PROFINET網線）是否插緊，接口是否有氧化或破損（重新插拔并清潔金屬觸點）。
嘗試強制復位
長按觸摸屏面板上的“復位鍵”（通常位于側面或背面，參考說明書）10秒以上，嘗試恢復出廠設置或重啟系統；部分機型支持通過組合按鍵（如電源鍵+菜單鍵）進入恢復模式。
檢查存儲介質
若觸摸屏支持SD卡擴展存儲，取出SD卡后重新上電，觀察是否能進入程序（排除SD卡故障導致系統讀取異常）；若程序通過USB或網絡下載，檢查存儲區是否已正確寫入（可通過西門子TIA Portal軟件驗證）。
三、深度維修方法
若基礎排查未解決，需進一步檢測硬件或修復軟件：
檢測硬件組件
專業技術人員使用萬用表檢測主板關鍵供電電路（如5V/3.3V穩壓芯片輸出是否正常），若電壓異�？赡苁请娫茨K或電容損壞；
檢查屏幕排線（連接主板與液晶面板的柔性線纜）是否松動或斷裂（重新插拔或更換排線）；若背光不亮，檢測背光燈驅動電路（如LED燈條或升壓芯片）是否故障。
修復系統軟件
通過西門子官方工具（如WinCC RT Advanced恢復工具）重新下載系統固件或引導程序（需匹配KTP1200 Basic的型號與版本）；若程序文件損壞，需從備份中恢復項目文件（通過TIA Portal重新下載）。
若主板存儲芯片（如Flash）數據丟失，可能需要專業設備（如編程器）重新燒錄系統鏡像。
更換故障部件
若檢測到主板主控芯片、存儲芯片或液晶面板損壞，需更換原廠兼容部件（非原廠件可能導致兼容性問題）；屏幕排線或背光燈組件損壞時，直接更換對應配件。
