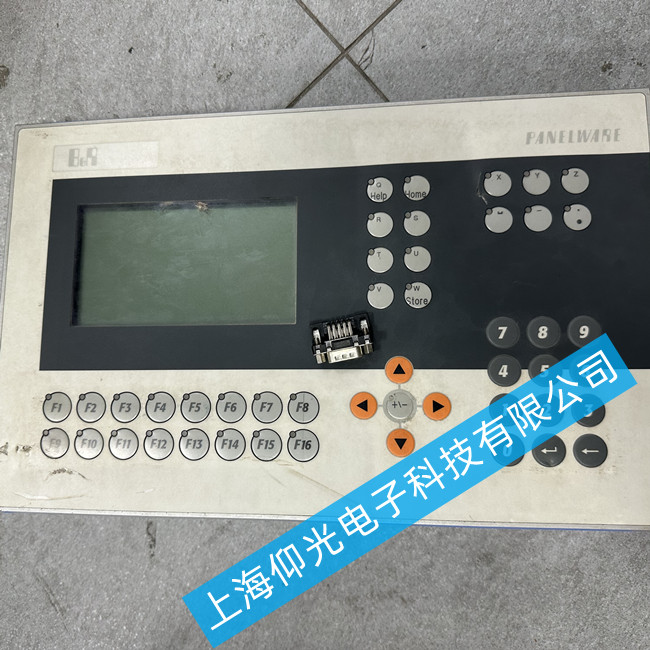

貝加萊工控機維修5Y3SE060020000-001主板故障維修
貝加萊工控機主板故障現象：沉默的控制器
某化工廠DCS系統中控室的監控畫面突然出現大面積數據丟失，現場工程師迅速定位到問題源自一臺貝加萊5Y3SE060000-001工控機。設備指示燈異常閃爍，無視頻輸出，連接的外部設備無法識別。生產線被迫緊急停車，每分鐘的停產意味著五位數的經濟損失。維修團隊必須在最短時間內恢復系統運行。
系統性診斷：從現象到本質
現代工業主板的維修已遠非簡單的元件替換，而是一個系統性工程。面對這臺“沉默”的控制器，維修工程師遵循了一套嚴謹?shù)脑\斷流程：
初步排查：首先排除外部因素—電源供應、連接線路、散熱系統等。使用精密萬用表檢測主板各供電點電壓，發現+5VSB待機電壓異常波動，這是主板無法啟動的關鍵線索。
深度檢測：借助熱成像儀掃描主板全區域，發現CPU供電模塊區域存在明顯熱點，即使在斷電狀態下，該區域電容仍有余溫，表明存在短路現象。進一步使用數字電橋測量顯示，該區域多個MLCC電容容值嚴重偏離標稱值。
電路分析：查閱貝加萊提供的有限技術資料（工業設備通常不提供完整原理圖），結合主板實物逆向繪制局部電路。分析發現故障區域涉及CPU核心電壓生成電路，該電路采用多相供電設計，任一相故障都會導致系統保護性關機。
工業設備維修的終點不是“能開機”，而是“能可靠運行”。主板修復后，維修團隊進行了多層次驗證：
壓力測試：在高溫老化室中進行72小時不間斷壓力測試，模擬惡劣工業環境。主板需在全負載狀態下運行自動化控制軟件，處理模擬I/O數據。
兼容性驗證：連接原有外圍模塊—通信卡、I/O卡、運動控制卡等，確保各子系統協同無沖突。工業系統的復雜性在于，任何時序或電氣特性的微小變化都可能導致間歇性故障。
貝加萊工控機觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
