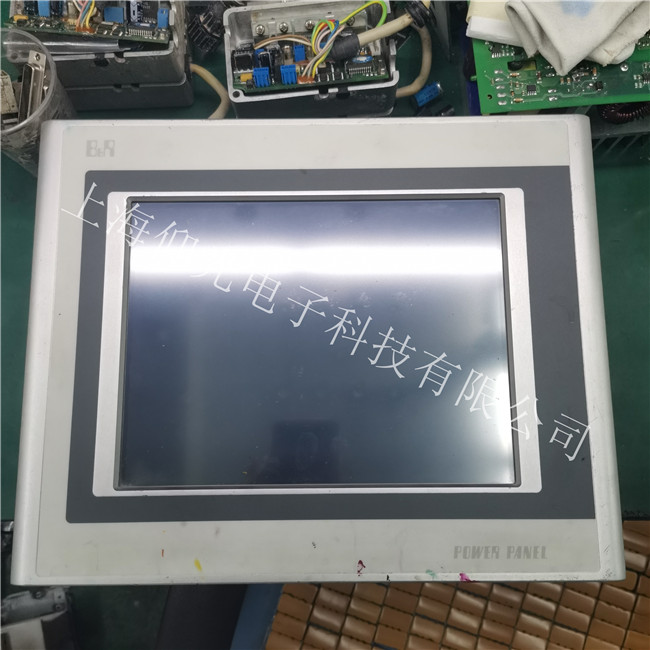

貝加萊觸摸屏開機黑屏維修的通迅診斷
貝加萊觸摸屏故障現象：
一.通電DC24伏，屏幕無光，電流約230mA
處理過程：用手接觸屏幕，蜂鳴器有呼應，闡明程序運行正常。量高壓條12伏DC電壓正常，操控電壓ENABLE低有用為低電平正常。闡明毛病在高壓發作電路或燈管現已損壞。拆開發現燈管一頭現已發黑，替換燈管后仍然無光，查看高壓變壓器也已損壞。市面上無此高壓變壓器，于是買一個LCD的帶兩管的高壓條，接好線后固定，通電正常。
二.通電后屏幕無顯示，電流約100mA
修正過程：用手接觸屏幕，蜂鳴器無呼應，闡明程序運行不正常。萬用表丈量幾組電壓3.3伏、5.1伏、12伏都正常。據用戶反映，用戶發現接觸屏毛病后曾企圖修理，在通電的過程中，呈現過一次正常的狀況，但斷電后再次通電就不行了。剖析芯片某個腳位有虛焊，使得總線過錯，然后程序不能跑動。
遂用熱風槍對密腳芯片焊腳加熱，同時用鑷子按壓芯片，使焊腳和錫從頭熔合。通過以上處理后，從頭開機，電流上升到470mA，一切正常。
三.接觸屏無反應
處理方法：首要查看各接線接口是否呈現松動，然后查看串口及中止號是否有抵觸，若有抵觸，應調整資源，避開抵觸。再查看接觸屏表面有沒有呈現裂縫，如有裂縫應及時替換。還需要查看接觸屏表面是否有污垢，若有，用軟布進行鏟除。調查查看操控盒上的指示燈是否作業正常，正常時，指示燈為綠色，而且閃耀。
四.觸摸屏使用后接觸無反應
應對方案：某些應用場合，由于接地功能欠安，會由于操控盒外殼布滿了很多的靜電，然后影響操控盒內部的作業電場，導致接觸逐漸失效。此時用一根導線將操控盒外殼接地，從頭啟動即可。
計算機的“數據”也連接到線路上，然后由計算機向CNC系統發送診斷程序，據輸回到計算機進行分析并得出結論，隨后將診斷結論和處理辦法通知用戶。
診斷，線把帶故障的CNC系統和診斷計算機通過連接進行測試診斷。的預防性診斷，維修人員不必親臨現場，只需按預定的時間對機床作一系列運行檢查，析診斷數據，可發現存在的故障隱患，
以便及早采取措施。模塊，在CNC系統的中裝有自修復程序，當該在運行時一旦發現某個模塊有故障時。系統一方面將故障信息顯示在CRT上，同時自動尋找是否有備用模塊，如有備用模塊，使故障脫機，而接通備用模塊使系統能較快地進入正常工作狀態。當然，這類CNC系統必須功能。種方案適用于無人管理的自動化工作。
4.3表面聲波觸摸屏特點清晰度較高，透光率好。高度耐久，抗刮傷性良好(相對于電阻、電容等有表面度膜)。反應靈敏。影響，分辨率高，壽命長(良好情況下5000萬次);透光率高(92%)，漂移，只需安裝時一次校正;有第三軸(即壓力軸)響應，目前在公共場所使用較多。經常，因為灰塵，油污甚至飲料的液體沾污在屏的表面，
都會阻塞觸摸屏表面的導波槽，常發射，或使波形改變而控制器無常識別，從而影響觸摸屏的正常使用，用戶需嚴格注意環境衛生。必須經常擦抹屏的表面以保持屏面的光潔，并定期作一次擦除。
著X，Y方向的發射和接收聲波的換能器(換能器：由特殊陶瓷材料制成的。分為發射換能器和接收換能器。聚成的表面聲波能變為電信。
貝加萊觸摸屏常見故障維修
上電花屏、白屏、黑屏、藍屏，不正常開機，不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等，針對觸摸屏觸摸鏡片的損壞以及液晶屏的損壞，公司元件庫配備有多種型號的配件。

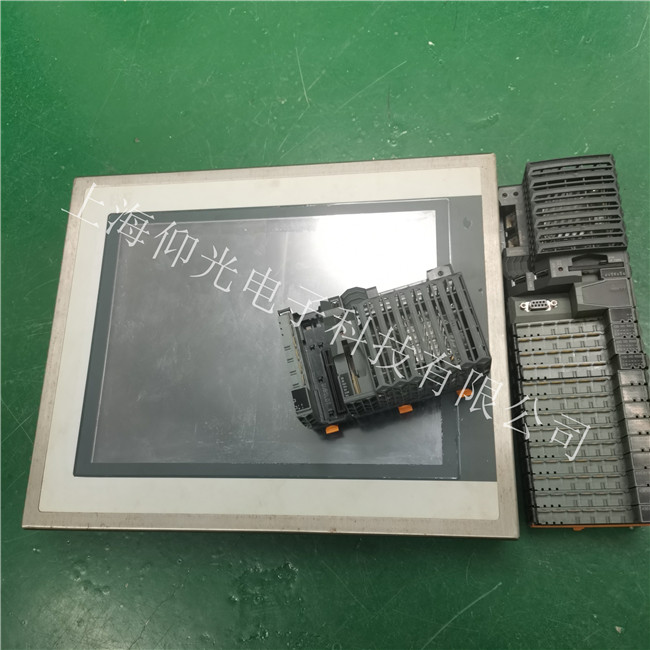

Panelware貝加萊觸摸屏常見型號：4PP220.0571-45、4PP045.0571-062、4P3040.01-490、5PP120.0571-27、4PP182.1043-31、4PP120.0571-01、4PP120.0571-21、4PP120.1043-31、4PP120.1505-31、4PP151.0571-01、4PP151.0571-21、4PP151.1043-31、4PP151.1505-31、4PP152.0571-01、4PP152.0571-21、4PP152.1043-31、4PP180.1043-31、4PP180.1505-31、4PP181.1043-31、4PP181.1505-31、4PP182.1043-31等觸摸屏
