伺服電機和控制器接線方式，伺服驅動器接線方法，看圖速接秒懂-上海仰光伺服電機快修

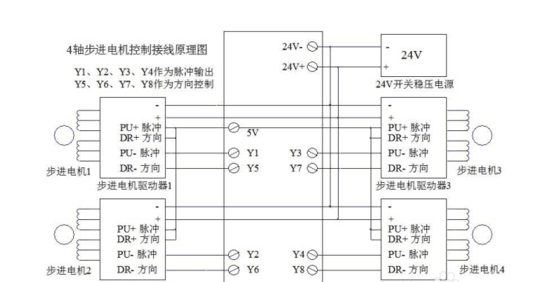

四軸接線接法，bai原理是duy1、y2、y3、y4作為脈沖輸zhi出，y5、y6、y7、y8作為方向控制。

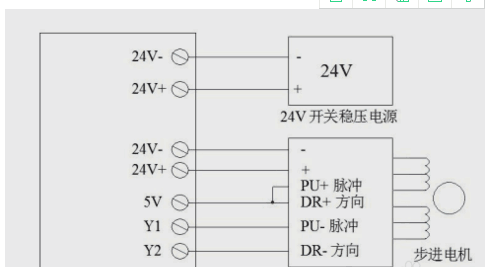

單軸接線伺服電機接shu法原理24v連接-，24v+連接+，5v連接pu+脈沖dr+方向，y1連接pu-脈沖y2連接dr-方向。

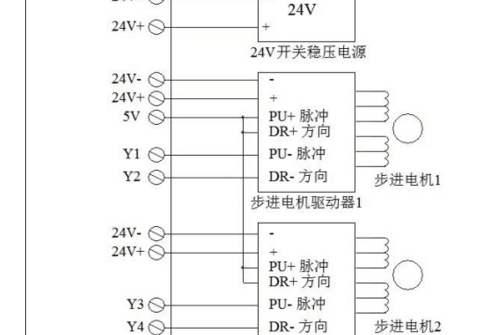

兩軸接線服電機法要注意步進電機驅動器1中pu+脈沖和dr+方向連接是步進電機2中pu+脈沖和dr+方向，其中步進機1中pu+脈沖還連接著5v。

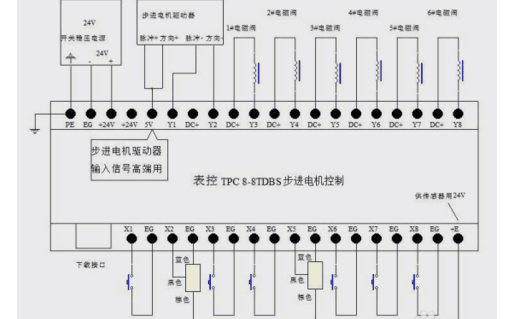

表控輸入輸出接線示意圖步進驅動機中的5v是輸入信號高端用的。
上
上海仰光拓展整合資料1.
伺服電機是指在伺服系統中控制機械元件運轉的發動機，是一種補助馬達間接變速裝置。
伺服電機可使控制速度，位置精度非常準確，可以將電壓信號轉化為轉矩和轉速以驅動控制對象。伺服電機轉子轉速受輸入信號控制，并能快速反應，在自動控制系統中，用作執行元件，且具有機電時間常數小、線性度高、始動電壓等特性。
可把所收到的電信號轉換成電動機軸上的角位移或角速度輸出。分為直流和交流伺服電動機兩大類，其主要特點是，當信號電壓為零時無自轉現象，轉速隨著轉矩的增加而勻速下降。
上海仰光拓展整合資料2.
伺服電機的動力線接到伺服控制器的電機輸出端子上 U V W .PE 不要搞錯一對一的接.
伺服電機的編碼器線接到伺服控制器的編碼器的插頭上 .
伺服電機和控制器接線就這二條電纜.
若電機帶抱閘(制動器) 把抱閘插頭的二根線焊上引出來接到 控制電路里
以上內容僅供參考，品牌不一樣，接線方式有所差異，請根據品牌規格型號操作手冊安裝調試，如有其他問題也可以隨時咨詢我們技術人員予以協助。
