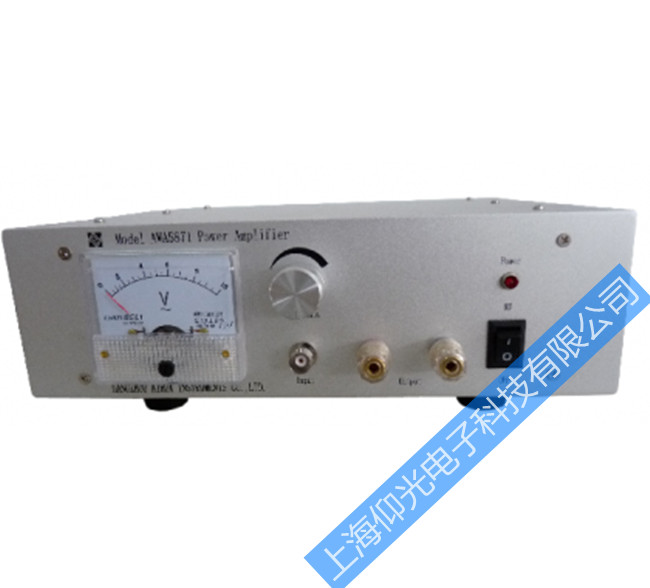

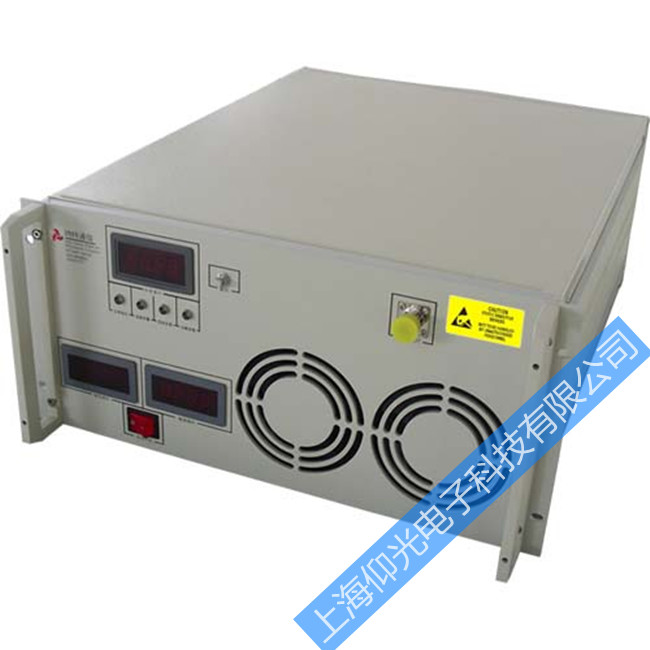

功率放大器維修部
功率放大器相比較其他電子測量儀器體積較大，因此如果出了故障比較棘手。下面安泰功率放大器維修中心分享部分有關功率放大器維修中常見的故障以及簡單的處理方法。
電路自激、更換元件不合要求、調整不當、安裝不符合要求等，都會使元件發熱或燒毀。
(1)電阻發熱冒煙
1)電阻器功率不夠。更換時所用電阻的阻值和允許耗散功率均應與原來的相同。如電阻功率不夠，必然發燙，嚴重時還會燒毀。
2)因元件損壞而出現大電流。最常見的是輸出級大功率管擊穿。此時，如功放機直流電源接有保險絲，保險絲將立即熔斷，如果沒有保險絲，已擊穿的晶體管的發射極電阻會很快發燙，時間一長便會燒毀。
3)放大器自激產生大電流。如果放大器出現高頻自激，將會使功率輸出級產生大電流。
4)晶體管連接錯誤產生大電流。如在更換晶體管時，將晶體管的極性搞錯，便會在一開啟電源的瞬間將大功率管擊穿，產生大電流。
(2)散熱器發燙
功放輸出級晶體管的散熱器發熱是正常現象，但如果溫度很高，以至于連手都不能觸摸，便不正常了。輸出級晶體管耗散功率明顯增大，有以下方面的原因：
1)功率輸出級靜態電流過大。普通功放的輸出級晶體管多工作在接近乙類的狀態，靜態電流只有幾十毫安。如果靜態電流顯著增大，例如達幾百毫安，散熱器無法有效散熱，時間一長，大功率晶體管便會被燒毀。單端輸出的互補推挽式功放電路，輸出級晶體管的靜態電流由偏置電路決定。如果Q9開路或W7阻值明顯變大，輸出級晶體管所得偏壓就會比正常值高得多，導致其靜態電流增大。
2)溫度補償不足。輸出級的基極偏置電路大多采用帶溫度補償功能的恒壓偏置電路，利用熱敏電阻或二極管、三極管電壓降隨環境溫度升高而降低的特性，來對輸出級晶體管的靜態電流加以補償。如果這些補償元件性能不良或維修時安裝不合乎要求，可能造成補償不足，環境溫度升高后，大功率管的靜態電流明顯增大，使晶體管發熱，電流進一步增大，如此惡性循環，將導致散熱器發燙，直到放大器失去工作能力或燒毀功放管。為r加強補償作用，要用溫度補償二極管，并把這些補償元件與功率管一起安裝在散熱器上。當然，熱敏元件與散熱器之問要墊云母片、聚酯薄膜等絕緣墊片．墊片兩面最好涂上導熱硅脂。
3)輸出級晶體管處于臨界擊穿狀態。晶體管反向特性不佳，如反向擊穿電壓較低，在進行大信號放大時，很容易臨界擊穿。此時晶體管的功率損耗加大，散熱器發燙，從揚聲器里可聽到“格里格里”的怪音。由于這種擊穿只在大音量的瞬間發生，所以晶體管不至于馬上損壞。但如果連續使用，晶體管繼續發熱，反向特性更加變劣，會最終導致擊穿損壞。
4)功率放大器有高頻自激。此現象將引起輸出管的集電極電流增大，其散熱器也隨之發熱。判斷的方法是，用手摸阻抗補償電阻，如果該電阻發燙，則發熱原因是高頻自激；如果該電阻溫度正常，則是大功率管出現大的靜態電流所致。
