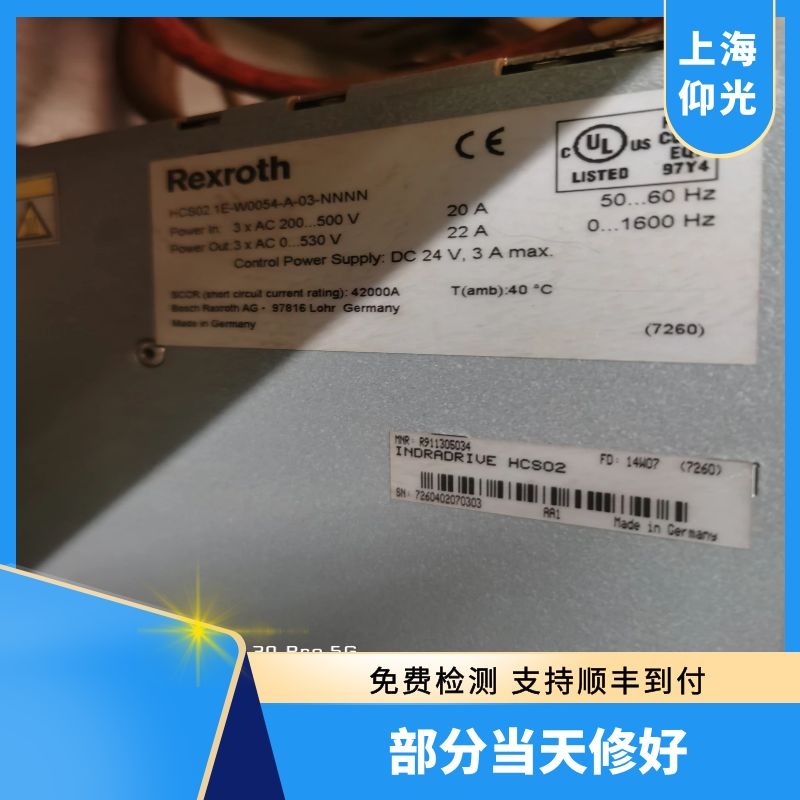

力士樂伺服放大器報警F8069維修案例：2022年4月7號下午13：25左右接到一個浙江寧波客戶電話，有臺力士樂伺服放大器報警F8069需要維修，完整型號：HCS02-1E-W0054-A-03-NNNN，經工程部確認此故障是伺服驅動器內部+-15V直流出錯，內部有+24V轉+-15V電路,它出現故障或內部的集成芯片短路。需要更換HCS或CSB，客戶現場滿足不了伺服放大器修復條件，但是客戶又同型號備件，我司工程師協助客戶更換完好放大器后，設備正常運行，因這段時間上海新冠疫情比較嚴重，維修件不能快遞到上海，和客戶溝通好把損壞的那臺力士樂伺服放大器HCS02-1E-W0054-A-03-NNNN快遞到安徽合肥讓我們駐廠工程師進行維修。
力士樂伺服驅動器故障維修代碼：
A0503 直流母線充電激活. 6-52
A0520 直流母線快速充電激活..6-52
A0800 未知的運行方式. 6-52
A4000 自動檢查調節驅動裝置. 6-53
A4001 驅動裝置減速到靜止...6-53
A4002 驅動器處于自動模式....6-54
7 故障報告
7.1 7-1 致命系統故障（F9xxx 和 E-xxxx）. 7-1
發生致命系統故障時出現的情況. 7-1
E-0000 處理器異常錯誤...7-2
F9001 內部功能故障7-3
F9002 內部 RTOS 功能故障..7-3
F9003 看門狗...7-4
F9004 硬件陷阱......7-4
7.2 致命故障 (F8xxx)....7-5
發生致命故障出現的情況....7-5
F8000 致命硬件故障....7-6
F8010 自動折償：返回時最大移動范圍7-7
F8011 不能確定折嘗偏置7-8
F8012 自動折償：最大移動范圍.7-9
F8013 自動折償：電流過低. 7-10
F8014 自動折償：過電流7-11
F8015 自動折償：超時..7-12
F8016 自動折償：無結果的重復7-13
F8022 編碼器 1：編碼器信號錯誤（可在階段 2 中清除）.7-14
F8023 編碼器與電機連接的錯誤機械連接. 7-15
F8027 驅動裝置激活時的安全停止. 7-16
F8042 編碼器 2 故障：信號振幅錯誤..7-17
F8057 設備過載關機7-18
F8060 電功率部分中出現過電流7-18
F8064 電機缺相中斷. 7-19
F8067 PWM 定時器同步故障.7-20
F8069 +/- 15 伏故障. 7-21
F8070 +24 伏故障7-21
F8078 速度環故障. 7-22
F8079 超出速度極值7-23
F8091 功率部分損壞..7-24
F8100 參數處理初始化時的故障7-25
F8102 功率部分初始化時的故障.7-26
DOK-INDRV*-GEN-**VRS-WA03-ZH-P
VI 目錄 Rexroth IndraDrive F8118 不允許的功率部分/固件組合...7-27
F8120 不允許的控制部件/固件組合.7-27
F8122 控制部件損壞...7-28
F8129 可選模塊固件錯誤. 7-28
F8130 安全系統選項 2 固件錯誤..7-29
F8133 檢查斷續電路時出現故障..7-30
F8140 CDD 致命故障....7-31
F8201 基礎初始化安全指令錯誤...7-32
F8203 安全系統配置參數無效... 7-33
F8806 加載過程超時. 7-35
F8813 電源扼流圈連接故障7-35
F8838 外部制動電阻過電流. 7-36
7.3 安全系統故障 (F7xxx) 7-37
出現安全系統故障時發生的情況...7-37
F7010 超出安全增量7-38
F7011 超過安全相關的正位極限值.7-39
F7012 超過安全相關的負位極限值7-40
F7013 超出速度峰值.7-41
F7014 超出加速度峰值7-41
F7020 超出最大安全速度7-42
F7021 超出相關的安全終端位置7-43
F7030 超出安全相關的運行停止定位窗口7-43
F7031 移動方向錯誤. 7-44
F7040 有效峰值的參數設置不合理.7-45
F7041 位置實際值不合理.7-46
F7042 安全運行模式合理性錯誤7-47
F7043 輸出級閉鎖故障..7-48
F7050 停止過程超時..7-49
F7051 安全相關的減速過程超時.7-50
7.4 行程錯誤 (F6xxx). 7-52
出現行進范圍故障時發生的情況7-52
F6010 PLC 運行時間錯誤. 7-53
F6024 超出最大制動時間.7-54
F6029 超出正位極限值7-55
F6030 超出負位極限值7-56
F6034 緊急停止功能被激活..7-57
F6042 兩個行程限位開關都被觸動..7-58
F6043 正行程限位開關被觸動7-59
F6044 負行程限位開關被觸動7-60
F6140 CDD 從站故障（緊急掛起）7-61
DOK-INDRV*-GEN-**VRS-WA03-ZH-P
Rexroth IndraDrive 目錄 VII 7.5 接口故障 (F4xxx) 7-62
