數控系統診斷方法--信號與報警指示分析法
儀器檢查法
使用常規電工儀表，對各組交、直流電源電壓，對相關直流及脈沖信號等進行測量，從中找尋可能的故障。例如用萬用表檢查各電源情況，及對某些電路板上設置的相關信號狀態測量點的測量，用示波器觀察相關的脈動信號的幅值、相位甚至有無，用PLC編程器查找PLC程序中的故障部位及原因等。

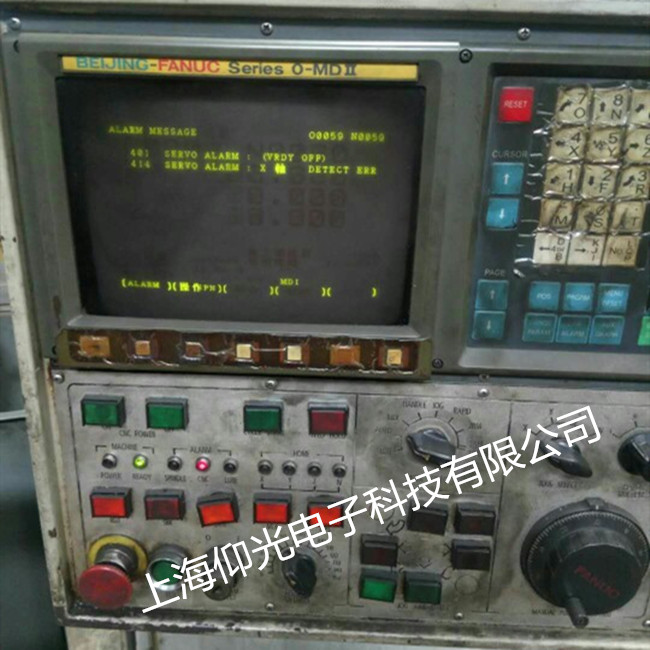

信號與報警指示分析法
① 硬件報警指示這是指包括數控系統、伺服系統在內的各電子、電器裝置上的各種狀態和故障指示燈，結合指示燈狀態和相應的功能說明便可獲知指示內容及故障原因與排除方法。
② 軟件報警指示如前所述的系統軟件、PLC程序與加工程序中的故障通常都設有報警顯示，依據顯示的報警號對照相應的診斷說明手冊便可獲知可能的故障原因及故障排除方法。
接口狀態檢查法
現代數控系統多將PLC集成于其中，而CNC與PLC之間則以一系列接口信號形式相互通訊聯接。有些故障是與接口信號錯誤或丟失相關的，這些接口信號有的可以在相應的接口板和輸入/輸出板上有指示燈顯示，有的可以通過簡單操作在CRT屏幕上顯示，而所有的接口信號都可以用PLC編程器調出。這種檢查方法要求維修人員既要熟悉本設備的接口信號，又要熟悉PLC編程器的應用。
參數調整法
數控系統、PLC及伺服驅動系統都設置許多可修改的參數以適應不同設備、不同工作狀態的要求。這些參數不僅能使各電氣系統與具體設備相匹配，而且更是使設備各項功能達到最佳化所必需的。因此，任何參數的變化(尤其是模擬量參數)甚至丟失都是不允許的；而隨機床的長期運行所引起的機械或電氣性能的變化會打破最初的匹配狀態和最佳化狀態。此類故障多指故障分類一節中后一類故障，需要重新調整相關的一個或多個參數方可排除。這種方法對維修人員的要求是很高的，不僅要對具體系統主要參數十分了解，既知曉其地址熟悉其作用，而且要有較豐富的電氣調試經驗。
備件置換法
當故障分析結果集中于某一印制電路板上時，由于電路集成度的不斷擴大而要把故障落實于其上某一區域乃至某一元件是十分困難的，為了縮短停機時間，在有相同備件的條件下可以先將備件換上，然后再去檢查修復故障板。備件板的更換要注意以下問題。
更換任何備件都必須在斷電情況下進行。
許多印制電路板上都有一些開關或短路棒的設定以匹配實際需要，因此在更換備件板上一定要記錄下原有的開關位置和設定狀態，并將新板作好同樣的設定，否則會產生報警而不能工作。
某些印制電路板的更換還需在更換后進行某些特定操作以完成其中軟件與參數的建立。這一點需要仔細閱讀相應電路板的使用說明。
有些印制電路板是不能輕易拔出的，例如含有工作存儲器的板，或者備用電池板，它會丟失有用的參數或者程序。必須更換時也必須遵照有關說明操作。
鑒于以上條件，在拔出舊板更換新板之前一定要先仔細閱讀相關資料，弄懂要求和操作步驟之后再動手，以免造成更大的故障。
交叉換位法
當發現故障板或者不能確定是否故障板而又沒有備件的情況下，可以將系統中相同或相兼容的兩個板互換檢查，例如兩個坐標的指令板或伺服板的交換從中判斷故障板或故障部位。這種交叉換位法應特別注意，不僅硬件接線的正確交換，還要將一系列相應的參數交換，否則不僅達不到目的，反而會產生新的故障造成思維的混亂，一定要事先考慮周全，設計好軟、硬件交換方案，準確無誤再行交換檢查。
特殊處理法
當今的數控系統已進入PC基、開放化的發展階段，其中軟件含量越來越豐富，有系統軟件、設備制造者軟件、甚至還有使用者自己的軟件，由于軟件邏輯的設計中不可避免的一些問題，會使得有些故障狀態無從分析，例如死機現象。對于這種故障現象則可以采取特殊手段來處理，比如整機斷電，稍作停頓后再開機，有時則可能將故障消除。維修人員可以在自己的長期實踐中摸索其規律或者其他有效的方法
