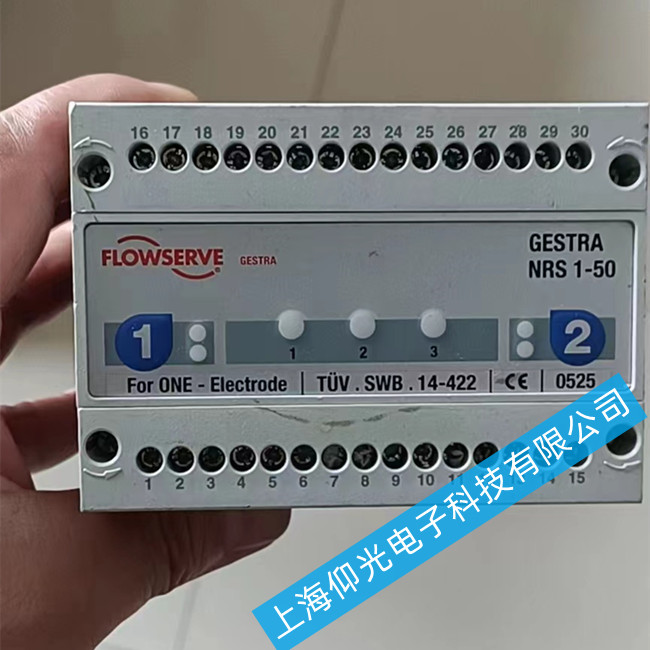

GESTRA低水位控制器維修，1.干簧管水位控制器
干簧管水位控制器由干簧管開關和磁鐵組成。適用于工業和民用建筑中的水箱、水塔及水池等開口容器的水位控制或水位報警。圖為干簧管水位控制器的安裝和接線圖。其工作原理如下：在塑料管內固定有上、下水位干簧開關SL1和SL2，塑料管下端密封，
連線在上端接出。塑料管外面套一個能隨水位移動的浮標，浮標中固定一個磁環，當浮標移到上或下水位時，對應的干簧管開關接受磁信號而動作，發出水位電信號。用于報警或啟動水泵工作
2.低壓電源電路
低壓電源電路采用降壓變壓器，是從14英寸黑白電視機上拆下的，型號是DB-33-01。該變壓器低壓側輸出兩路交流18V電壓，取其中一路經全橋D1～D4及C1、C2整流濾波后，輸出約24.3V電壓。
IC1為三端穩壓器LM7812，穩壓輸出12V電壓，供給水位控制器LM324N（IC2）、繼電器等器件。
3.水位控制器電路
該電路主要由四運算放大器LM324N，繼電器KA和三極管VT（1815）組成。LM324內部的IC2A-IC2C與外圍元件分別構成放大器、比較器與雙穩態電路。當水池水滿時，H端浸入水中，12V電壓經H端及限流電阻R2輸入IC2A同相端，其輸出端U01變為高電平（10.55V），一路輸入雙穩態電路IC2C的反相端，使其電壓高于同相端（2.12V），使輸出端U03變為低電平0V，三極管VT截止，小型繼電器KA失電釋放，其觸點K1斷開，接觸器則失電釋放，水泵電動機M停轉，停止向水池供水。另一路輸往LED發光電路，綠燈點亮，表示水滿。
