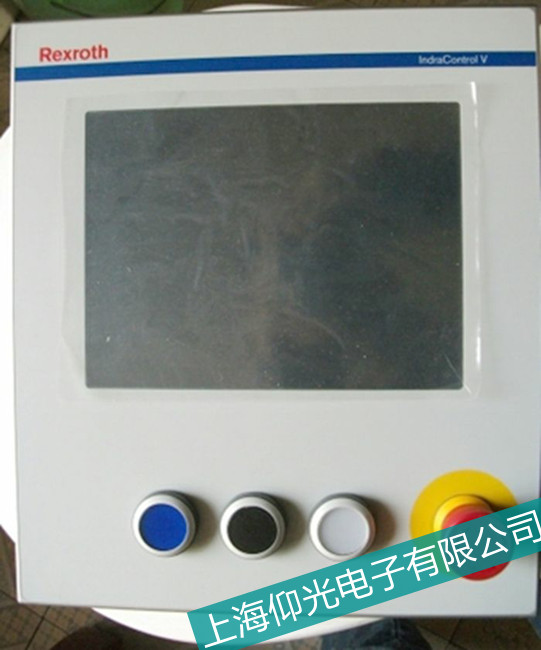

江西力士樂工控機PCB短路故障維修
工控機就像傳統的PC一樣，只是它們的設計和制造可以承受工業環境的大多數惡劣條件。工業領域包含許多東西，計算機以及其他敏感的電氣產品也難以處理。所以工控機維修需要專業的知識。
力士樂工控機的PCB短路故障癥狀
你怎么知道你的力士樂工控機的PCB上是否有短路？根據短路的位置，您可能會出現各種癥狀。例如，當您打開力士樂工控機的PCB電源時，您可能會突然發出“砰”聲，然后是電弧和斷線。這種戲劇性的跡象通常表明電源走線上發生了短路。
有時這些跡象更微妙，直到您測試電路的特定功能時，您才會意識到。兩個相互短路的輸入引腳在測試加電期間不會提供任何提示。您只會意識到當輸入未返回正確讀數時，電路無法正常工作。 在某些情況下，短路不會造成明顯的損壞，但它們仍然很容易拾取。對地短路的 LED 正極引線將阻止 LED 點亮。影響視覺、音頻或機械輸出的短路通常也更容易發現。
力士樂工控機的PCB短路故障維修檢測方法
1、目視掃描力士樂工控機的PCB
有時，您會發現明顯的短路，例如引腳之間的焊點或未完全蝕刻的銅區域。您可能需要使用放大鏡，因為有些短褲像頭發一樣細。
2、尋找燒毀組件的跡象
短路可能會導致某些組件被燒毀。破裂的 IC、燒毀的電容器或熟悉的燒焦組件的刺鼻氣味都是短路附近的明顯跡象。找到并移除損壞的組件并調查連接到它的痕跡。 您要么在損壞的組件上找到故障，要么在與它相關的痕跡上找到故障。
3、用萬用表探頭
萬用表將是您發現短路的***佳伙伴。檢查您懷疑短路的不同走線的連續性。雖然它沒有指出短路的確切位置，但它讓您知道從哪里開始尋找。
4、使用熱像儀
使用紅外技術的熱像儀有助于確定短路的確切位置。假設您已為電路板通電，短路可能會傳導過多的電流并發熱。您可以使用熱像儀捕捉熱點，然后通過目視檢查進行驗證。但是，如果短路發生在內層，則無法進行人工檢查。
5、破壞性測試
電源和地之間的短路是***難發現的。有很多可能性，特別是如果您有大面積的接地層或電源層。 在這種情況下，您別無選擇，只能嘗試切斷一些走線以隔離部分電路。這樣做的原因不僅是為了定位短路，而且是為了了解它是設計錯誤還是制造錯誤。
江西力士樂工控機PCB短路故障維修：以上是力士樂工控機PCB短路故障的維修檢測方法，如若不能解決您的問題，可以送至維修中心進行維修。
上海仰光電子工控機故障維修公司有配有專業力士樂工控機/人機界面測試平臺，修好后可試機，保證 維修質量，可以回去裝機直接使用，不影響企業生產任務，是國內力士樂工控機值得信賴的合作伙伴。
