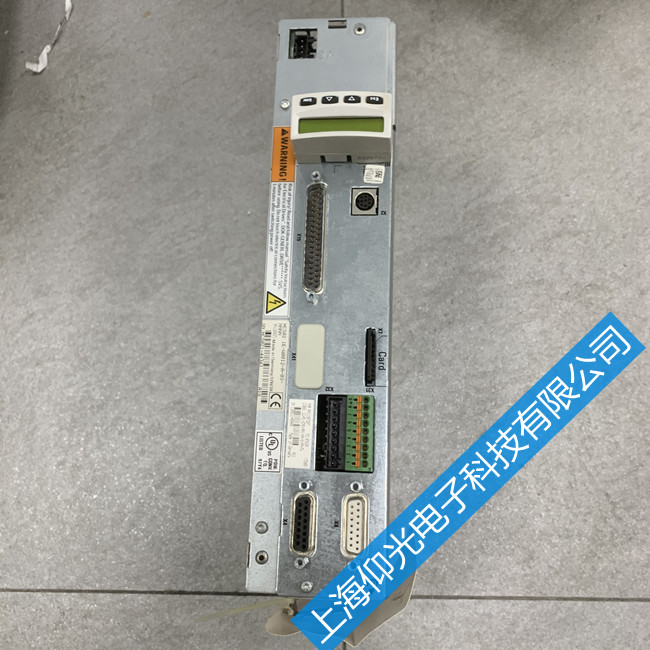

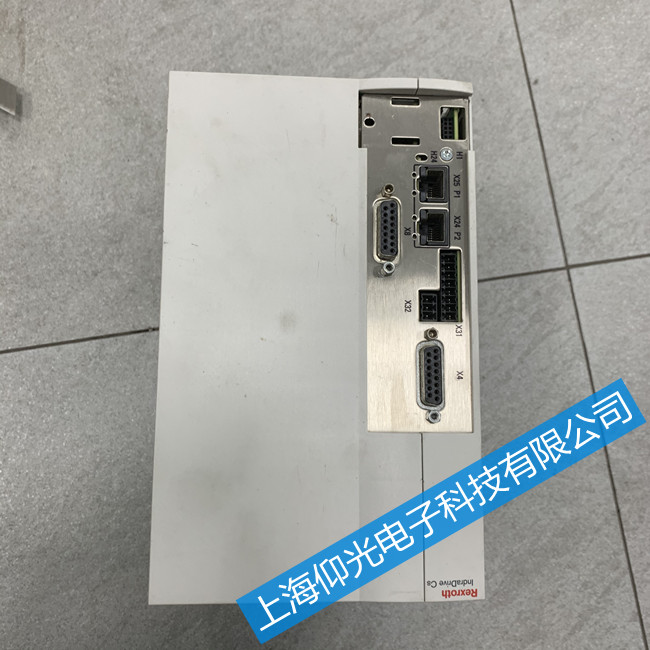

力士樂伺服驅動器報警維修F3131 檢查確認信號時出現故障
02VRS 中包括： «MPB» «MPD» «MPH»
03VRS 中包括： «MPB» «MPD» «MPH»
04VRS 中包括： «MPB» «MPD» «MPH»
供電單元支持： --
驅動裝置根據 P-0-0119，最好最快的減速過程中的參數設置停止運行。
自動切換到安全停止，并最好最快的減速過程。
一旦軸停止運轉，防護門即可打開。
原因 解決方法
使用可選模塊起動閉鎖時：
通道 1 監控
確認繼電器的狀態。盡管激活的
起動閉鎖功能識別到繼電器的靜止位置，并且未激活
的閉鎖裝置識別到繼電器的工作位置，但仍然會生成
故障報告 F3131。確認信號布線中發生故障（接觸故
障或電纜斷裂）
清除造成確認信號布線故障的原因。
然后執行指令 S-0-0099，C0500 重置診斷級別 1，以刪
除故障并重新激活控制器
使用可選模塊安全系統輸入/輸出時：
在檢查確認信號 E/A20 時會識別到靜態高電平（V+
短路）或靜態低電平（電纜斷裂或松動、缺少連接）
清除造成確認信號 E/A20 布線故障的原因。
然后執行指令 S-0-0099，C0500 重置診斷級別 1，以刪
除故障并重新激活控制器。
少信號 E/A20 的連接
在受限的時間窗口內沒有發現動態設置信號，因為安
全系統總站處于的 SERCOS 環（及現場總線電路）
在運行模式下持續的時間長于帶故障報告的軸處于的
環（及電路）持續的時間
安全系統總站必須一直連接到 SERCOS 環（及現場總線
電路），最后連接到運行模式
F3131 - 屬性
顯示： F3131
診斷編號： F3131（十六進制）
