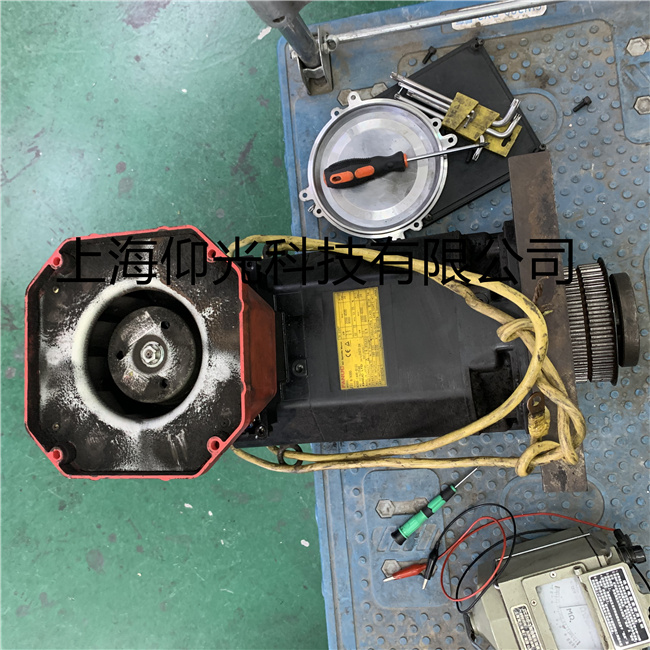

發那科伺服電機常見故障原因解析
一：伺服電機編碼器相位與轉子磁極相位零點如何對齊的修復
1、增量式編碼器的相位對齊方式帶換相信號的增量式編碼器的UVW電子換相信號的相位與轉子磁極相位，或曰電角度相位之間的對齊方法如下：
1）用一個直流電源給電機的UV繞組通以小于額定電流的直流電，U入，V出，將電機軸定向至一個平衡位置；
2）用示波器觀察編碼器的U相信號和Z信號；
3）調整編碼器轉軸與電機軸的相對位置；
4）一邊調整，一邊觀察編碼器U相信號跳變沿，和Z信號，直到Z信號穩定在高電平上（在此默認Z信號的常態為低電平），鎖定編碼器與電機的相對位置關系；
5）來回扭轉電機軸，撒手后，若電機軸每次自由回復到平衡位置時，Z信號都能穩定在高電平上，則對齊有效。
2、式編碼器的相位對齊方式*式編碼器的相位對齊對于單圈和多圈而言，差別不大，其實都是在一圈內對齊編碼器的檢測相位與電機電角度的相位。目前非常實用的方法是利用編碼器內部的EEPROM，存儲編碼器隨機安裝在電機軸上后實測的相位，具體方法如下：
1）將編碼器隨機安裝在電機上，即固結編碼器轉軸與電機軸，以及編碼器外殼與電機外殼；
2）用一個直流電源給電機的UV繞組通以小于額定電流的直流電，U入，V出，將電機軸定向至一個平衡位置；
3）用伺服驅動器讀取編碼器的單圈位置值，并存入編碼器內部記錄電機電角度初始相位的EEPROM中；
4）對齊過程結束。
二、伺服電機維修振動現象
機床高速運行時，可能產生振動，這時就會產生過流報警。機床振動問題一般屬于速度問題，所以應尋找速度環問題。
三、出現NC錯誤報警
NC報警中因錯誤，操作錯誤引起的報警。如FANUC6ME系統的Nc出現090.091報警，原因可能是：
①主電路故障和進給速度太低引起；
②脈沖編碼器不良；
③脈沖編碼器電源電壓太低（此時調整電源15V電壓，使主電路板的+5V端子上的電壓值在4.95-5.10V內）；
④沒有輸入脈沖編碼器的一轉信號而不能正常執行參考返回。
四、伺服系統報警
伺服系統故障時常出現如下的報警號，如FANUC6ME系統的416、426、436、446、456伺服報警；STEMENS880系統的1364伺服報警；STEEMENS8系統的114、104的伺服報警，此時應檢查：
①軸脈沖編碼器反饋信號斷線、短路和信號丟失，用示渡器測A、B相一轉信號，看其是否正常；
②編碼器內部故障，造成信號無法正確接收，檢查其受到污染、太臟、變形等。
