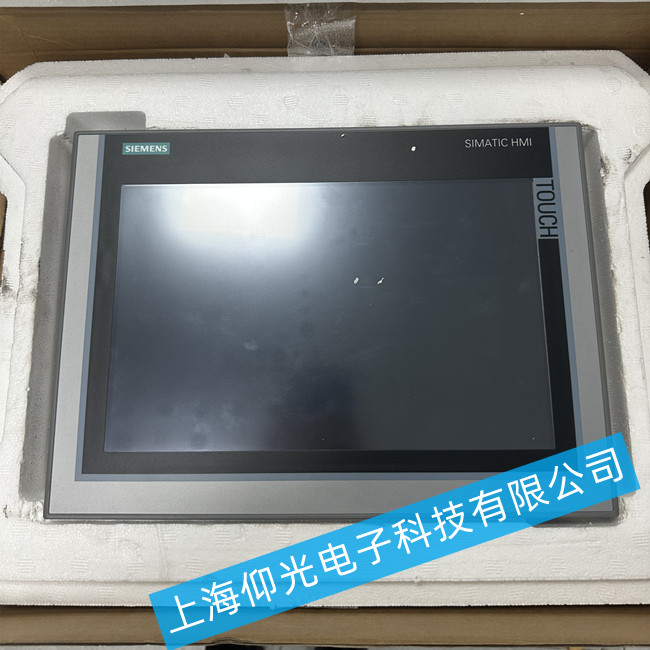

西門子觸摸屏KTP1200維修 6AV2 123-2MB03-0AX0死機故障維修
一、 故障現象定義
在開始維修前，需明確“死機”的具體表現：
完全死機：屏幕定格在某一畫面，觸摸完全無響應，電源指示燈常亮。
循環重啟：設備不斷重復西門子Logo啟動界面，無法進入運行系統。
黑屏/花屏：背光可能亮但無正常顯示，或屏幕出現亂碼、條紋。
部分功能失靈：屏幕有顯示，但觸摸不準或完全失效。
二、 故障原因分析與維修步驟
遵循“先外部后內部，先軟件后硬件”的原則進行排查。
第一步：排除外部因素（最簡單、最優先）
電源檢查：
癥狀：設備無法開機、間歇性重啟或死機。
排查：使用萬用表測量供給觸摸屏的直流24V電源是否穩定，電壓是否在允許范圍內（通常為19.2V - 28.8V）。檢查電源線是否松動、氧化，電源本身（如開關電源）是否老化、功率不足。
解決：確保供電穩定、可靠，更換有問題的電源或電源線。
通信與接線檢查：
癥狀：與PLC通信中斷，畫面數據不更新，可能導致操作無響應，類似死機。
排查：檢查觸摸屏與PLC（如S7-200/300/1200/1500）之間的通信電纜（如PROFIBUS或PROFINET線）是否連接牢固，接口是否損壞。檢查通信參數設置（如站地址、波特率）是否正確。
解決：重新插拔通信線，更換損壞的電纜或接頭，確認項目中的通信配置無誤。
環境與干擾：
癥狀：無規律死機，尤其在大型設備啟停時。
排查：檢查安裝環境溫度、濕度是否在規格范圍內。檢查是否有強電磁干擾源（如變頻器、大功率電機）靠近觸摸屏或通信線路。
解決：確保良好接地，將通信線與動力線分開走線，必要時增加屏蔽措施。
西門子觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
